Circular Saw Machine WY-AL Series
MAXS
WY-75AL / 90AL / 120AL
/ 130AL / 160AL
설명
- 알루미늄 절단에 적합한 감속기 사용
- NC컨트롤/터치스크린
- 서보모터, 정밀 볼스크류에 의한 Slant 톱대 이송방식
- 고정밀 감속기, Slant 절단 방식을 채용으로 톱날 수명 연장
- 서보모터로 소재를 이송 : 정밀절단실현
- 파우더 브레이크를 채용 및 에어 미스트 오일을 분사
- 절단길이를 10가지까지 예약 입력
- 대량생산 및 정밀 절단 작업에 적합
- 고속절단 가능

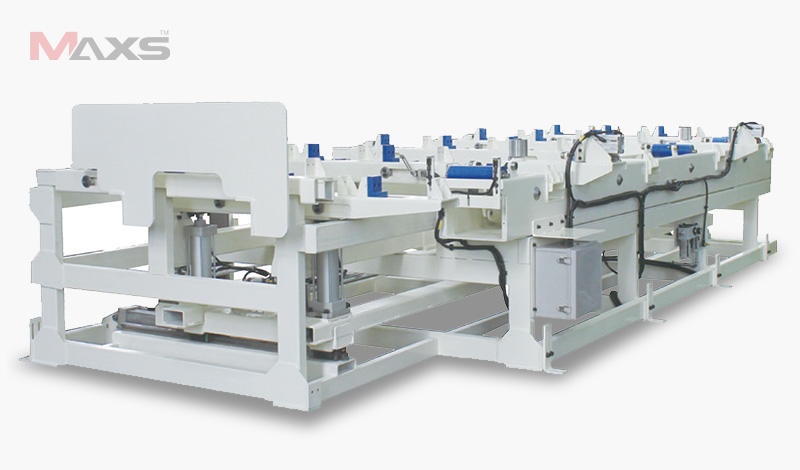

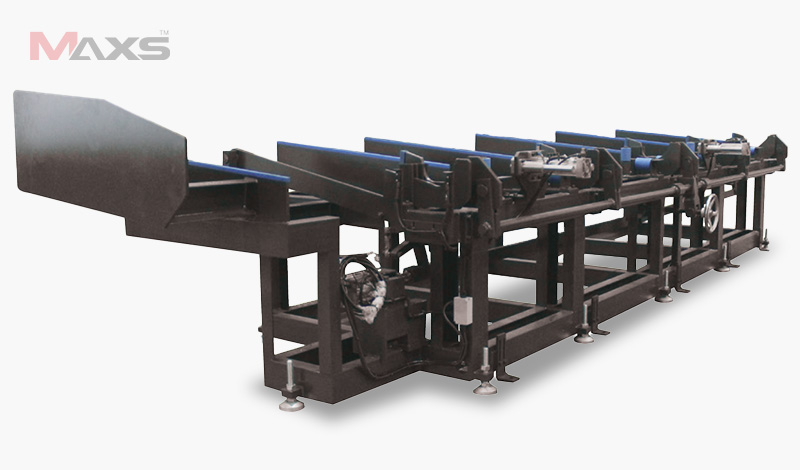

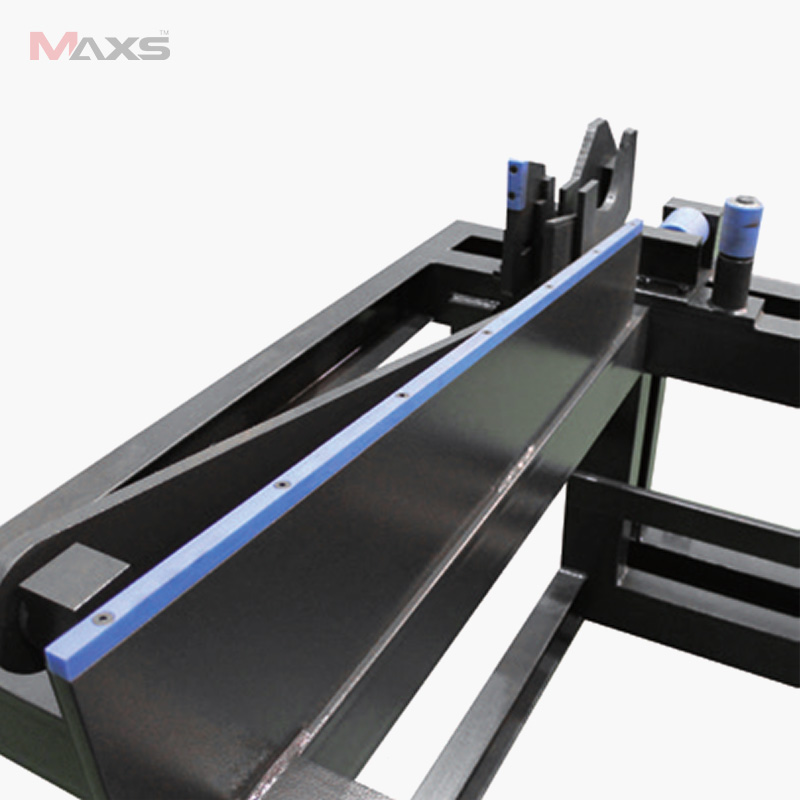

Table Type

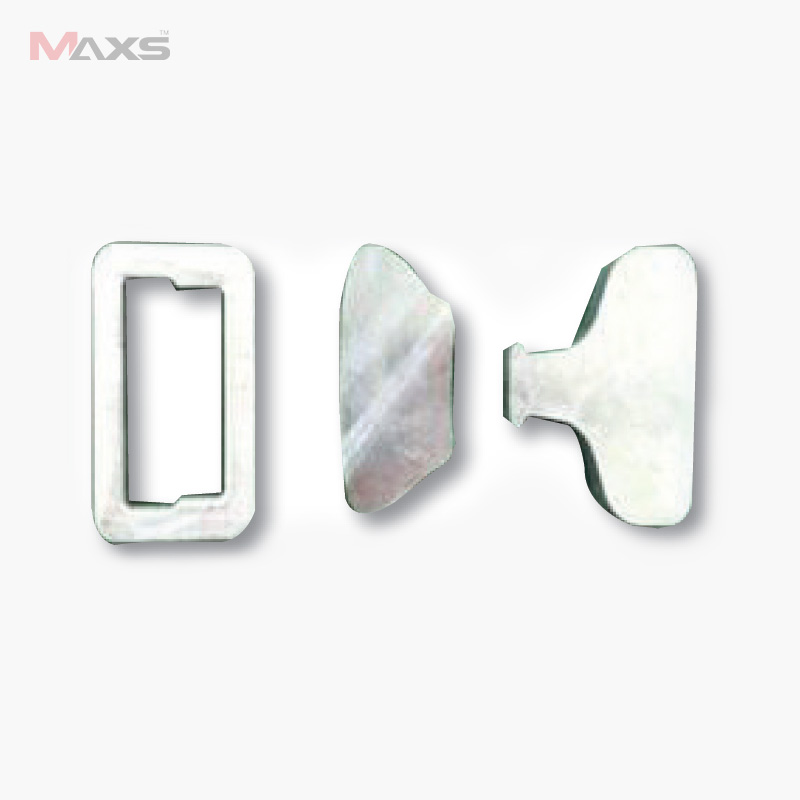

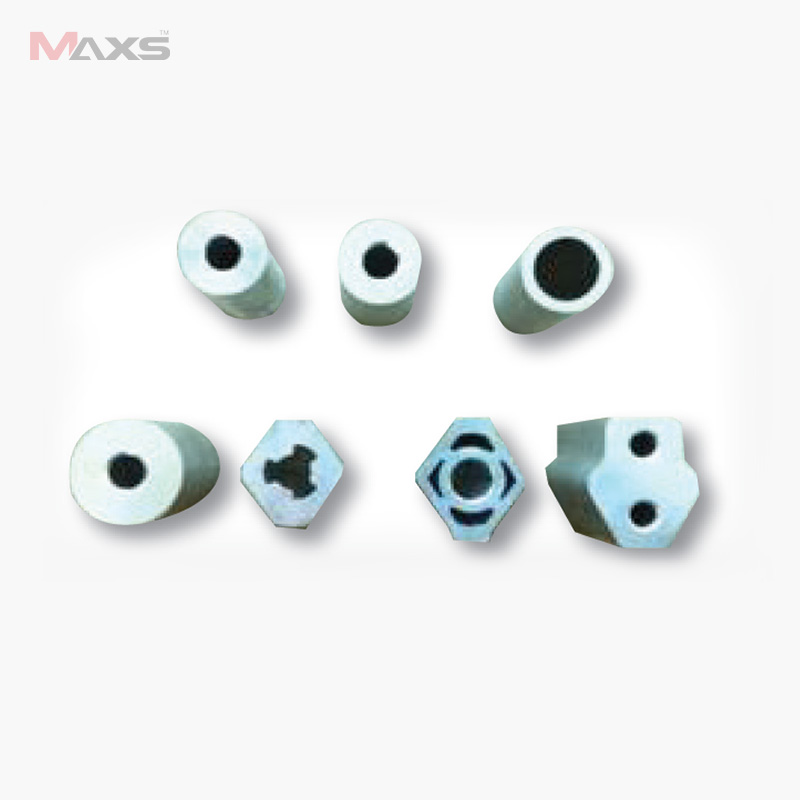

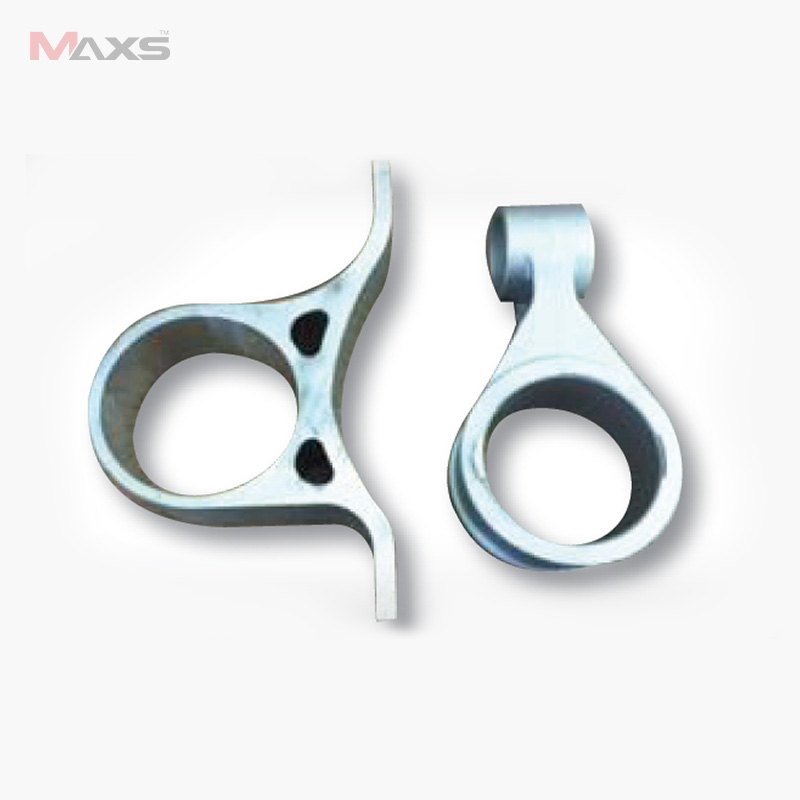

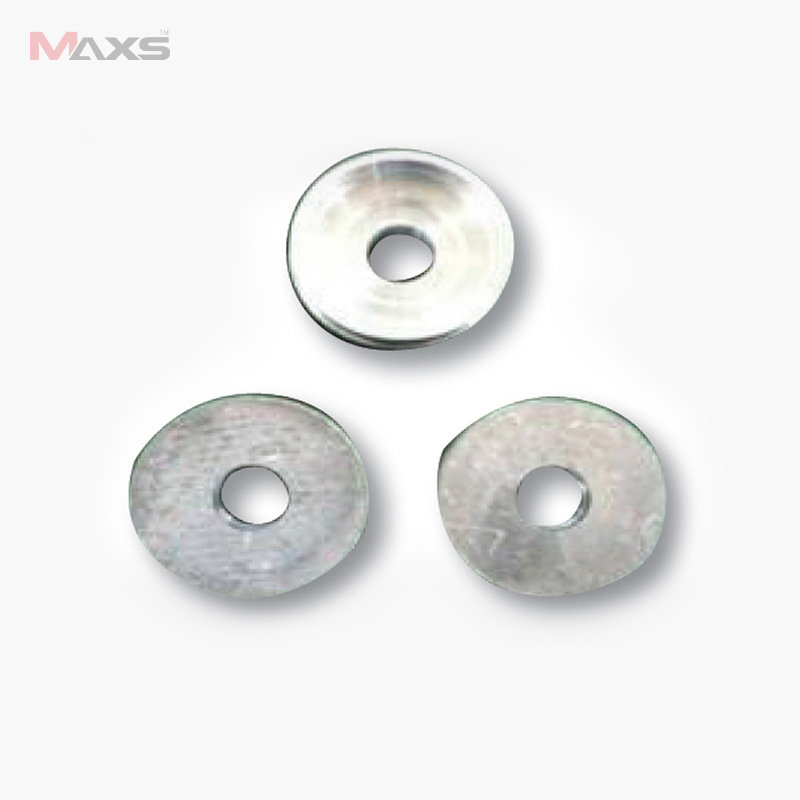

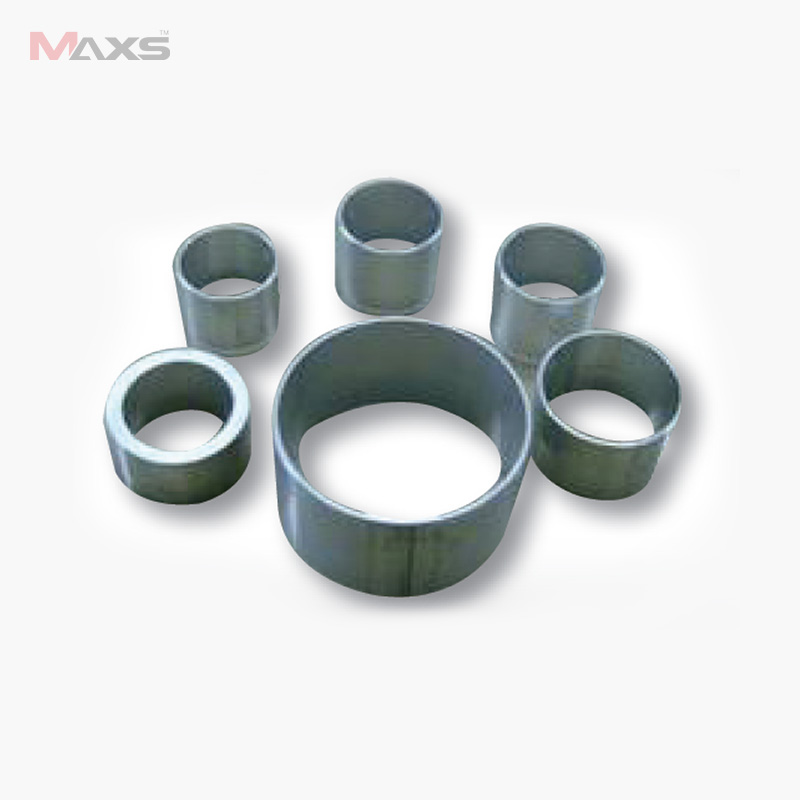

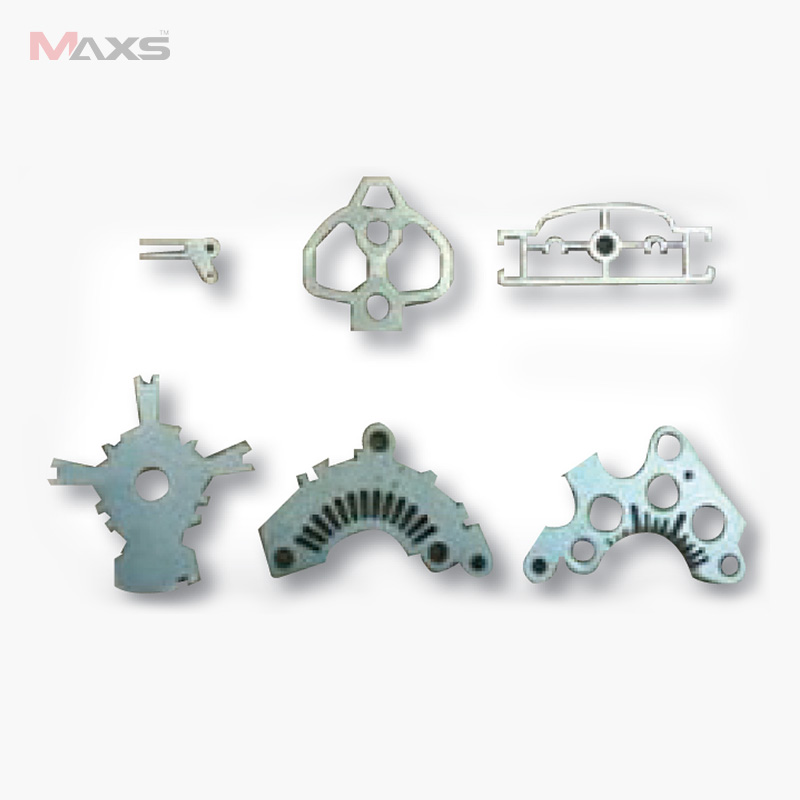

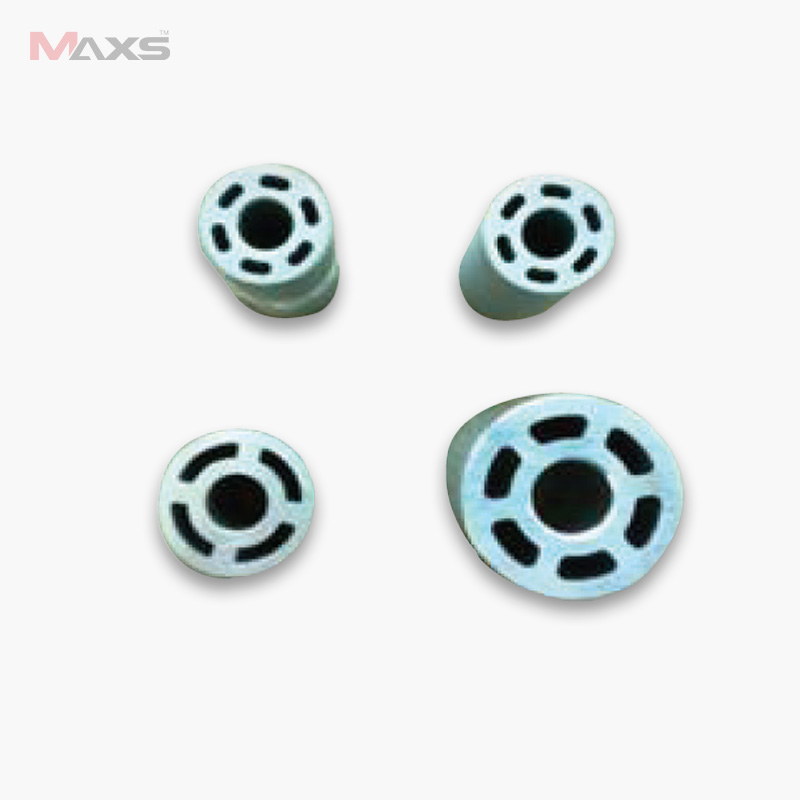

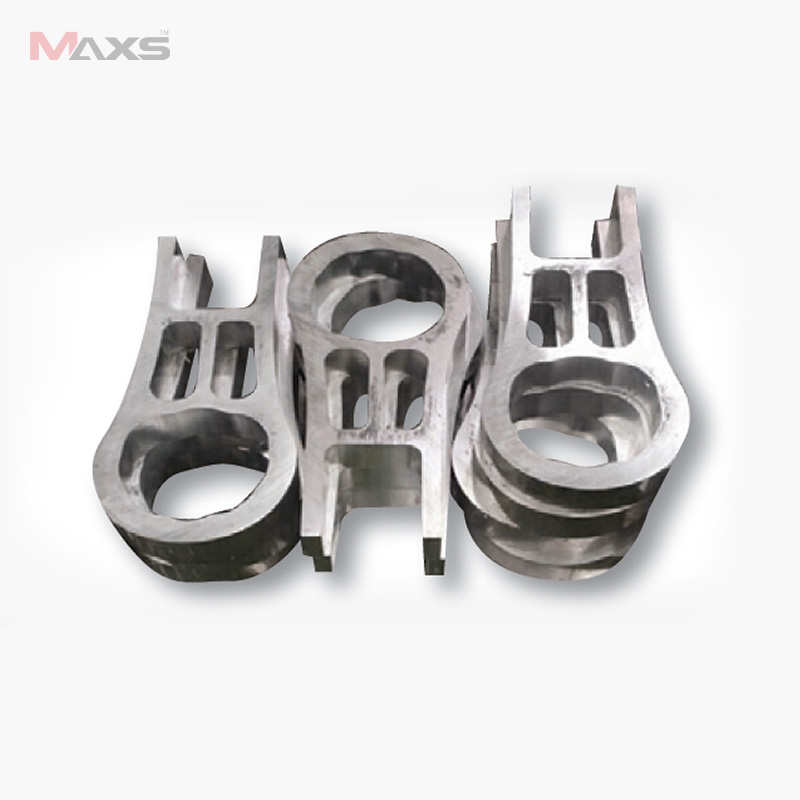

알루미늄 소재
OPTION
DEVICES
사양서
| 제품 | WY-75AL | WY-90AL | WY-120AL | WY-130AL | WY-160AL | |
|---|---|---|---|---|---|---|
| 절단능력(mm) | 환재(φ) | 10 ~ 75 | 10 ~ 90 | 20 ~ 120 | 30 ~ 130 | 80 ~ 160 |
| 0.39 ~ 2.95 (inch) | 0.39 ~ 3.54 (inch) | 0.79 ~ 4.72 (inch) | 1.18 ~ 5.12 (inch) | 3.15 ~ 6.3 (inch) | ||
| 각재(폭x높이) | 10×10 ~ 55×55 | 10×10 ~ 63×63 | 20×20 ~ 85×85 | 30×30 ~ 95×95 | 80×80 ~ 110×110 | |
| 0.39×0.39 ~ 2.16×2.16 (inch) |
0.39×0.39 ~ 2.48×2.48 (inch) |
0.79×0.79 ~ 3.35×3.35 (inch) |
1.18×1.18 ~ 3.74×3.74 (inch) |
3.15×3.15 ~ 4.33×4.33 (inch) |
||
| 절단길이(mm) | 10 ~ 6000 | 15 ~ 6000 | ||||
| 0.39 ~ 236.22 (inch) | 0.59 ~ 236.22 (inch) | |||||
| 톱날치수 (외경x초경두께x내경)(mm) |
φ285 x 2.00t x φ32 | φ315 x 2.25t x φ32 | φ380 x 2.60t x φ50 | φ420 x 2.60t x φ50 | φ470 x 2.70t x φ50 | |
| φ11.22 x 0.08t x φ1.26 (inch) |
φ12.40 x 0.09t x φ1.26 (inch) |
φ14.96 x 0.10t x φ1.97 (inch) |
φ16.54 x 0.10t x φ1.97 (inch) |
φ18.50 x 0.10t x φ1.97 (inch) |
||
| 기계무게(ton) | 4 | 4.5 | 6.5 | 7 | 7.5 | |
| 6,614(lbs) | 7,716(lbs) | 12,125(lbs) | 13,228(lbs) | 14,330(lbs) | ||
| 기계치수(WxLxH)(mm) | 2881 x 7061 x 2539 | 3376 x 7571 x 2580 | 3391 x 7528 x 2979 | |||
| 113.42 x 277.99 x 99.96 (inch) |
132.91 x 298.07 x 101.57 (inch) |
133.50 x 296.37 x 117.28 (inch) |
||||
