Plate(bar) Saw Machine
MAXS
PL-4532 / 7016 / 12600
설명

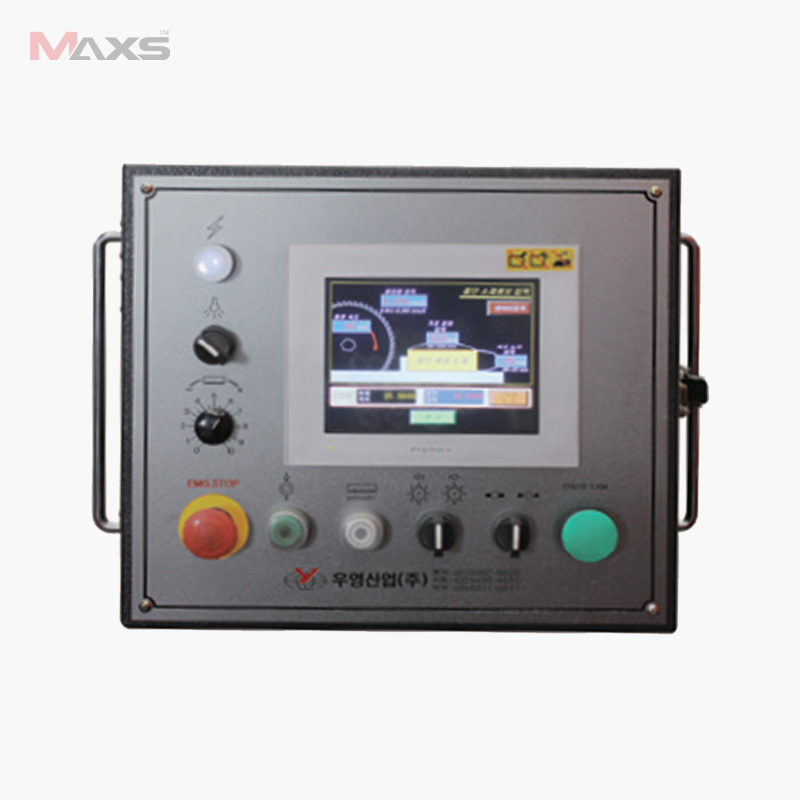

- NC컨트롤, 터치 스크린 설치로 손쉬운 전자동 조작
- 서보 모터, 볼스크류에 의한 Slant 톱대 이송 방식

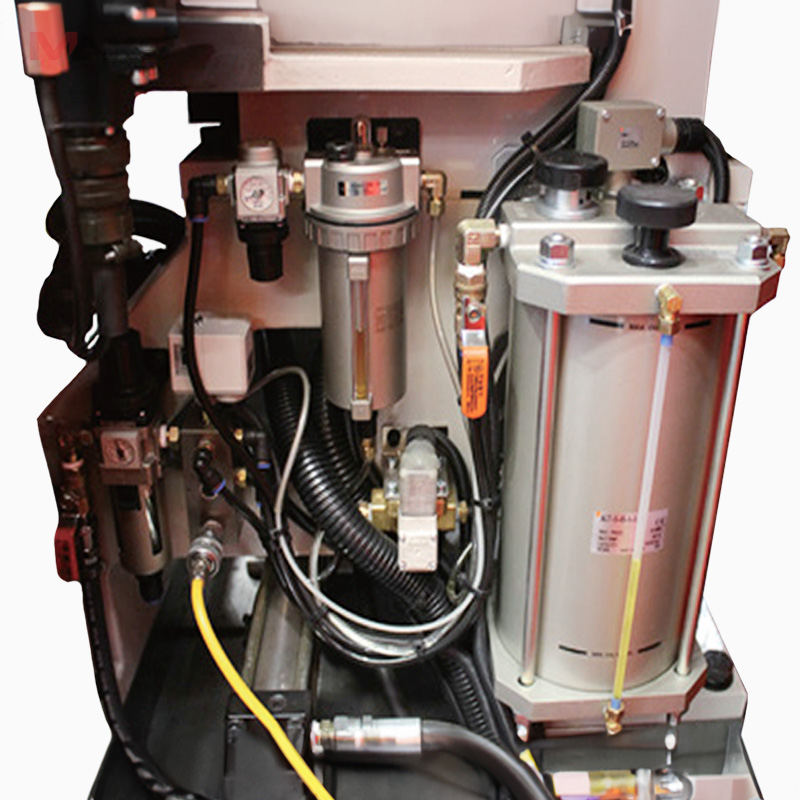

- 파우더 브레이크 사용 및 에어 미스트 오일 분사
- 절단 길이 10가지 예약 입력 가능
- 2차 가공이 필요 없는 정밀 판재 절단 작업
WY-4532

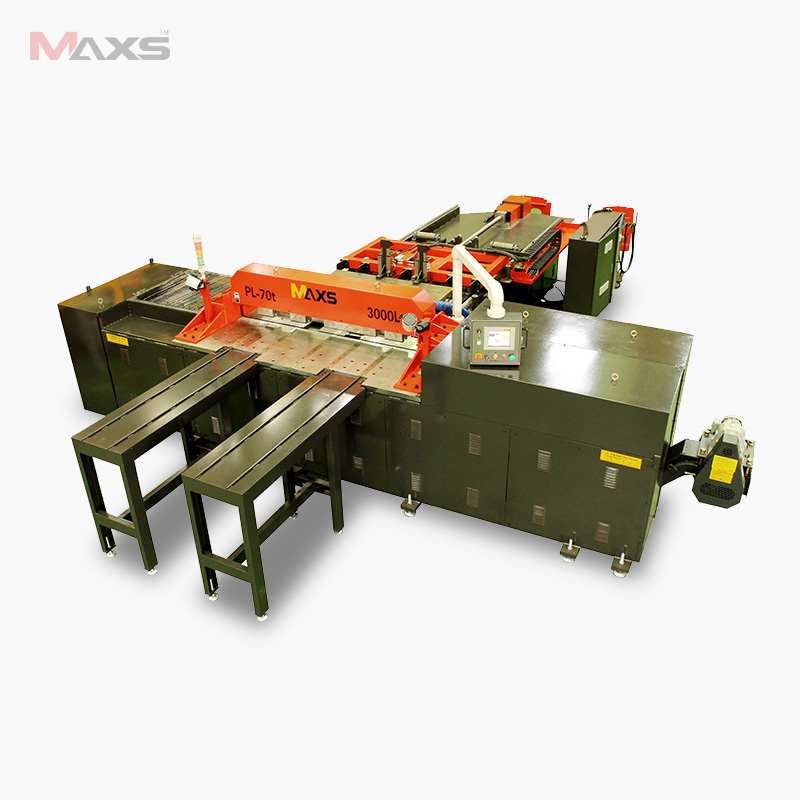

PL-70t

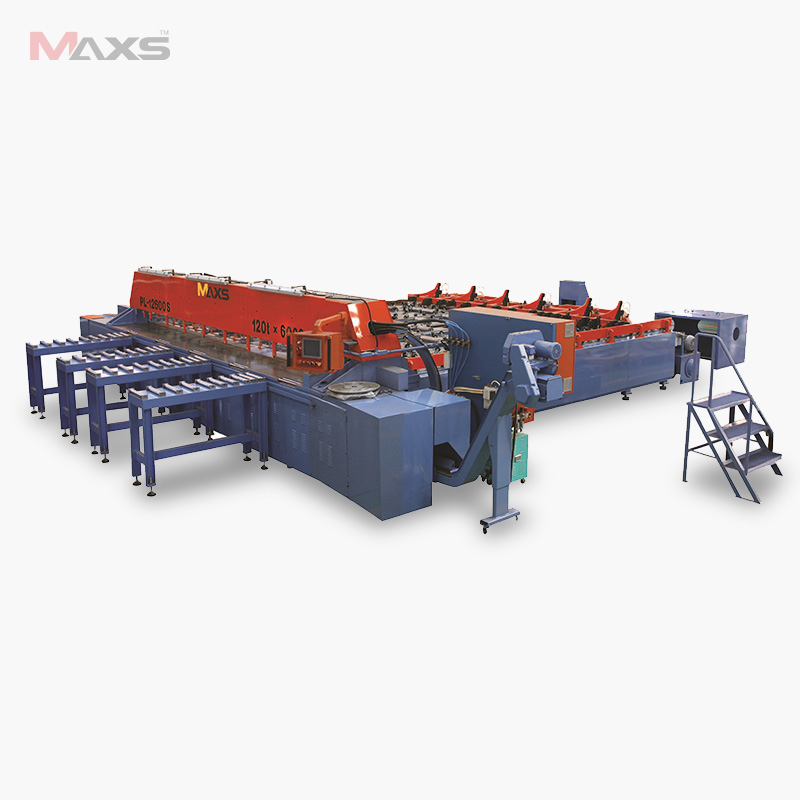

PL-12600
DEVICES
사양서
| 제품 | PL-4532 | PL-7016 | PL-12600 | |
|---|---|---|---|---|
| 절단능력 | 각재(폭x높이)(mm) | 45 x 320 | 70 x 1600 | 120 x 6000 |
| 1.77×1.77 ~ 12.60×12.60 (inch) | 2.76×2.76 ~ 63×63 (inch) | 4.72×4.72 ~ 236.22×236.22 (inch) | ||
| 절단길이(mm) | 15 ~ 2000 | 3000 | 6000 | |
| 0.59 ~ 78.74 (inch) | 118.11(inch) | 236.22(inch) | ||
| 톱날치수 (외경x초경두께x내경)(mm) |
φ285 x 2.00t x φ32 | φ695 x 3.50t x φ50 | φ710 ~ φ865 | |
| φ11.22 x 0.08t x φ1.26 (inch) | φ27.36 x 0.14t x φ1.97 (inch) | φ27.95 ~ φ34.06 (inch) | ||
| 톱날속도(m/min) | 80 ~ 180 인버터 조작 | 120 인버터 조작 | 80 ~ 180 인버터 조작 | |
| 소재공급방법 | 서보모터 LM가이드 & 볼스크류 | |||
| 모터 | 톱날(kW) | 7.5 | 51.1 | 37.5 |
| 10HP | 69HP | 50HP | ||

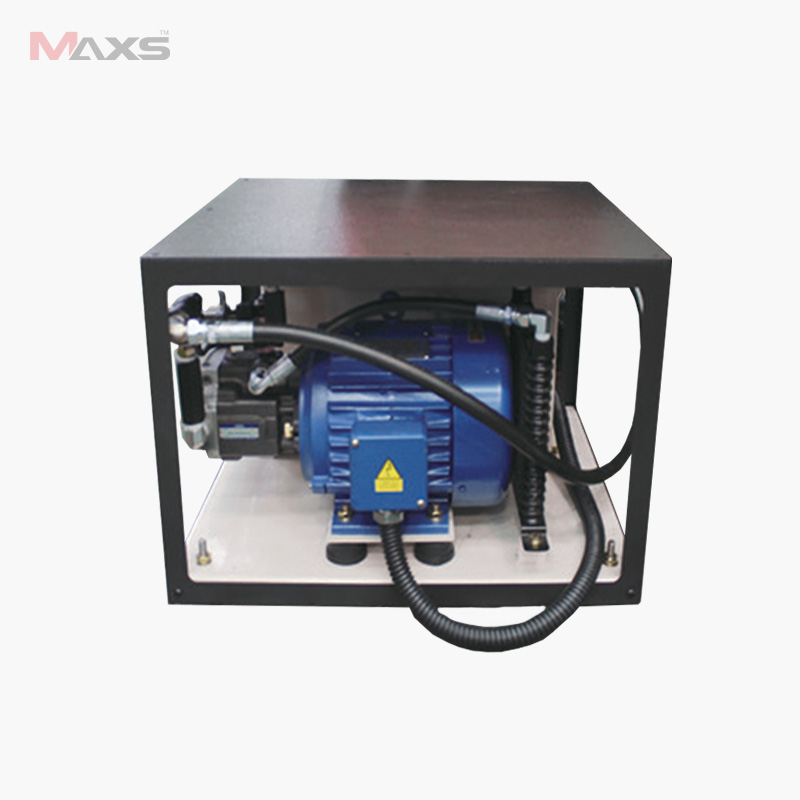

| 유압펌프(kW) | 2.2 | 2.2 | 7.5 | |
| 3HP | 3HP | 10HP | ||
| 냉각수 | 미스트 오일 스프레이 | |||
| 소재물림방식 | 유압실린더 | |||
| 기계무게(ton) | 6 | 60 | 120 | |
| 13,228(lbs) | 132,277(lbs) | 264,554(lbs) | ||
| 기계치수(WxLxH)(mm) | 2870 x 3610 x 3510 | 5790 x 7660 x 2070 | 12000 x 12000 x 1800 | |
| 112.99 x 142.13 x 138.19 (inch) | 227.95 x 301.57 x 81.50 (inch) | 472.44 x 472.44 x 70.87 (inch) | ||
