Circular Saw Machine WY-S Series
MAXS
WY-75S / 90S / 120S / 130S
/ 160S / 180S / 230S / 300S
설명

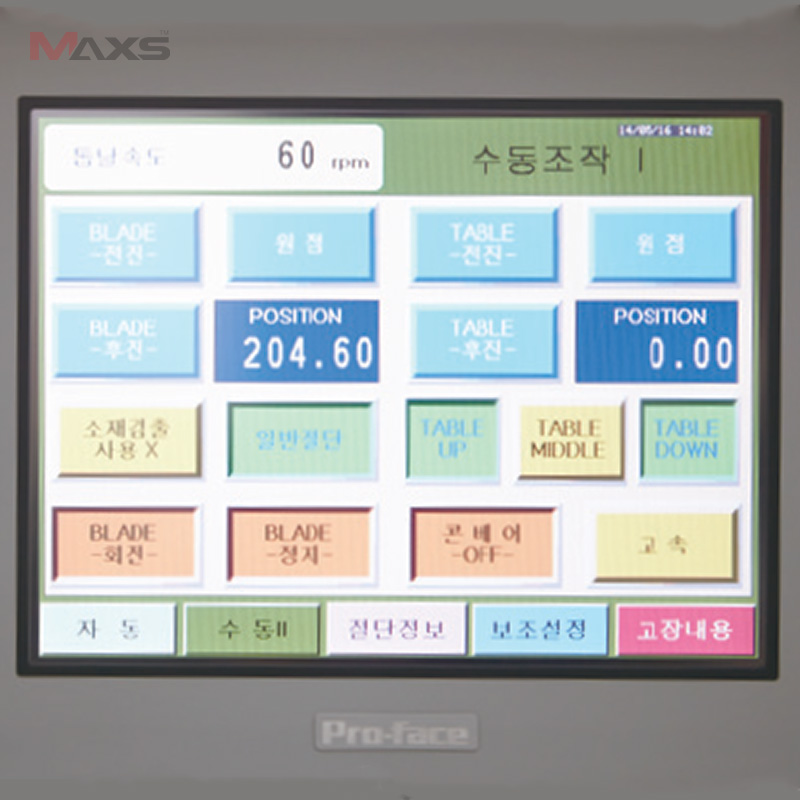

- NC컨트롤/터치스크린
- 서보모터, 정밀 볼스크류에 의한 Slant 톱대 이송방식
- 고정밀 감속기, Slant 절단 방식을 채용으로 톱날 수명 연장
- 서보모터로 소재를 이송 : 정밀절단실현

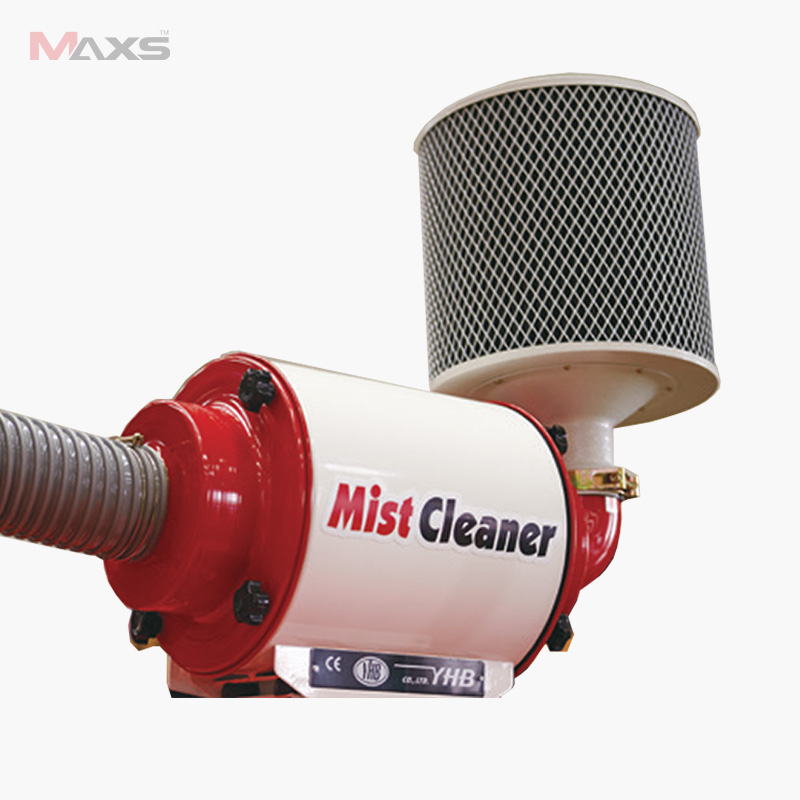

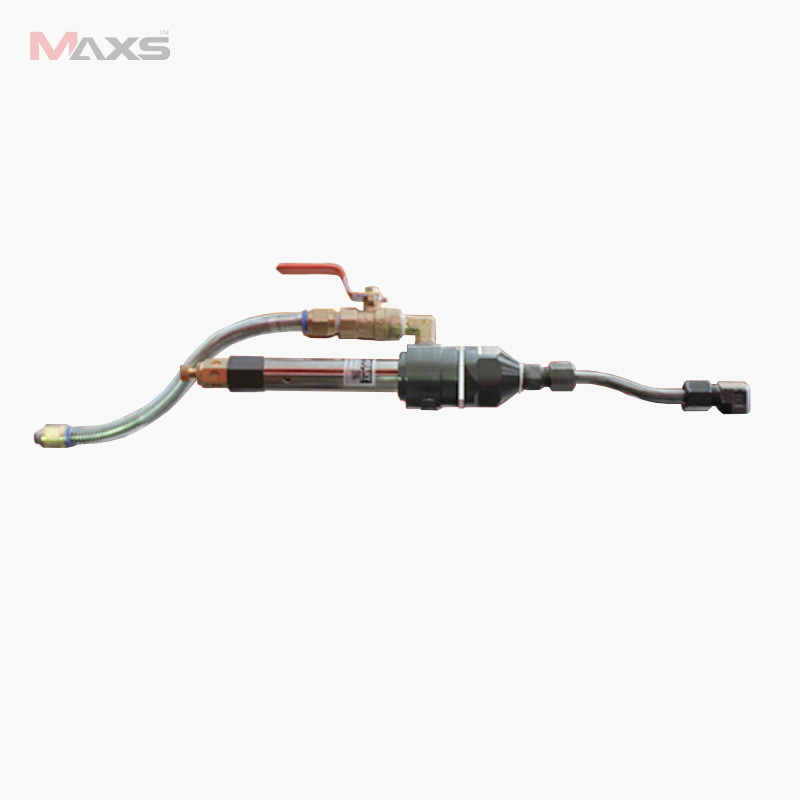

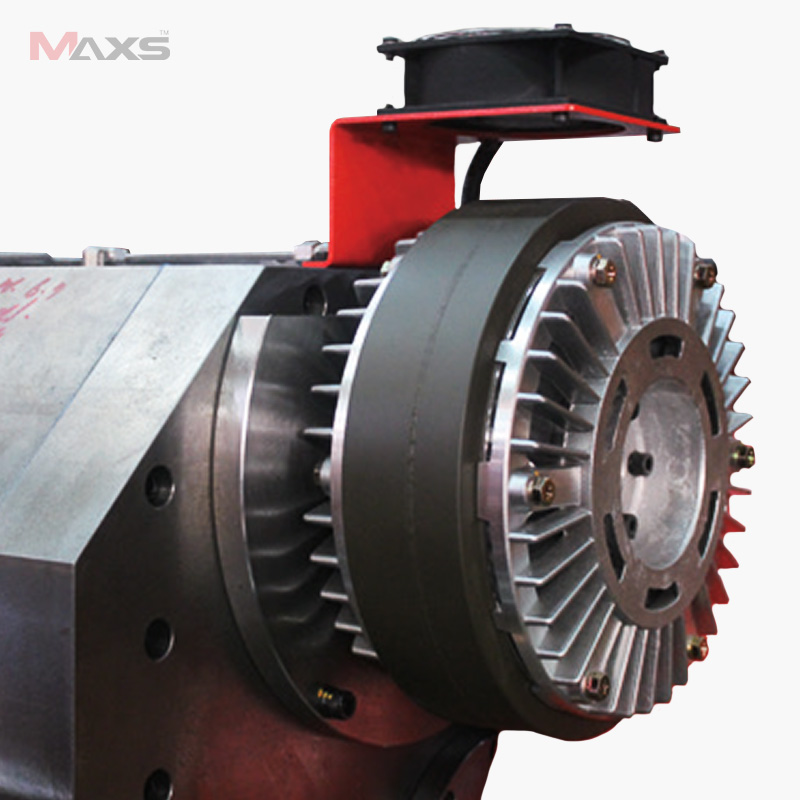

- 파우더 브레이크를 채용 및 에어 미스트 오일을 분사
- 절단 길이를 10가지까지 예약 입력
- 대량 생산 및 정밀 절단 작업에 적합
- 고속 절단 가능
WY-75S

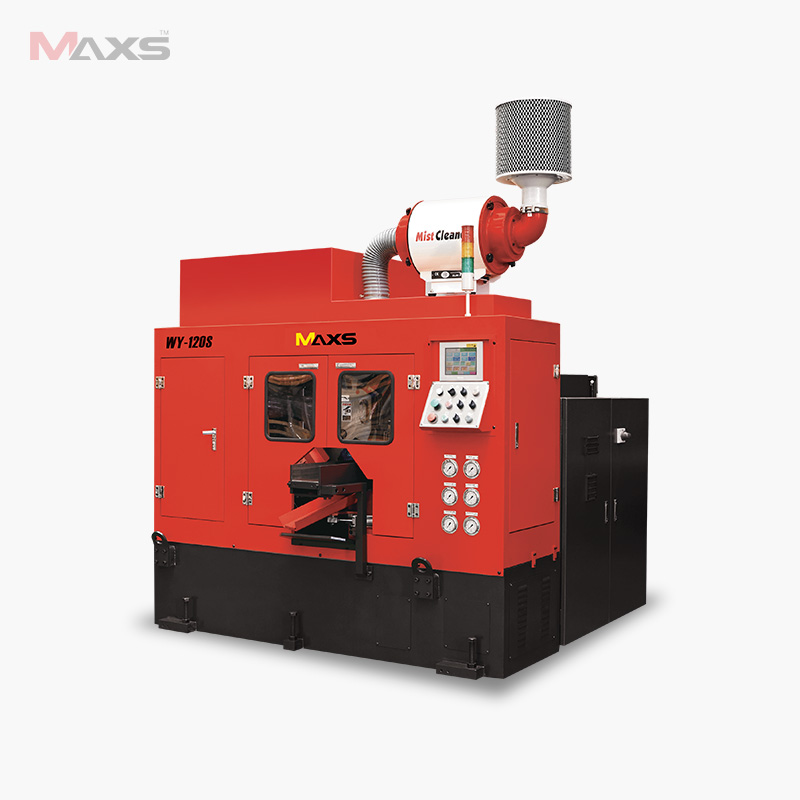

WY-120S

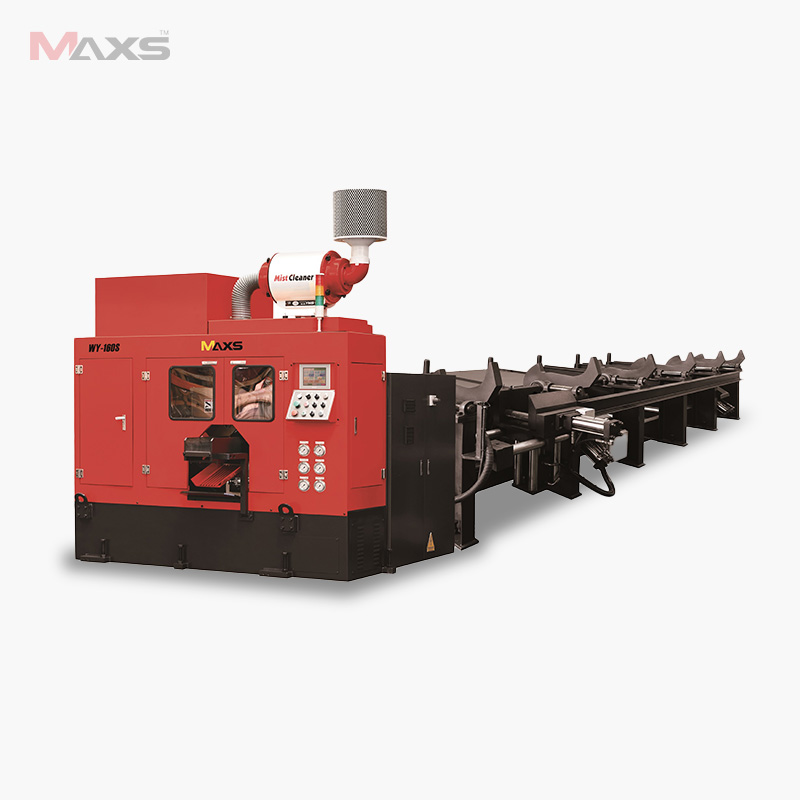

WY-160S

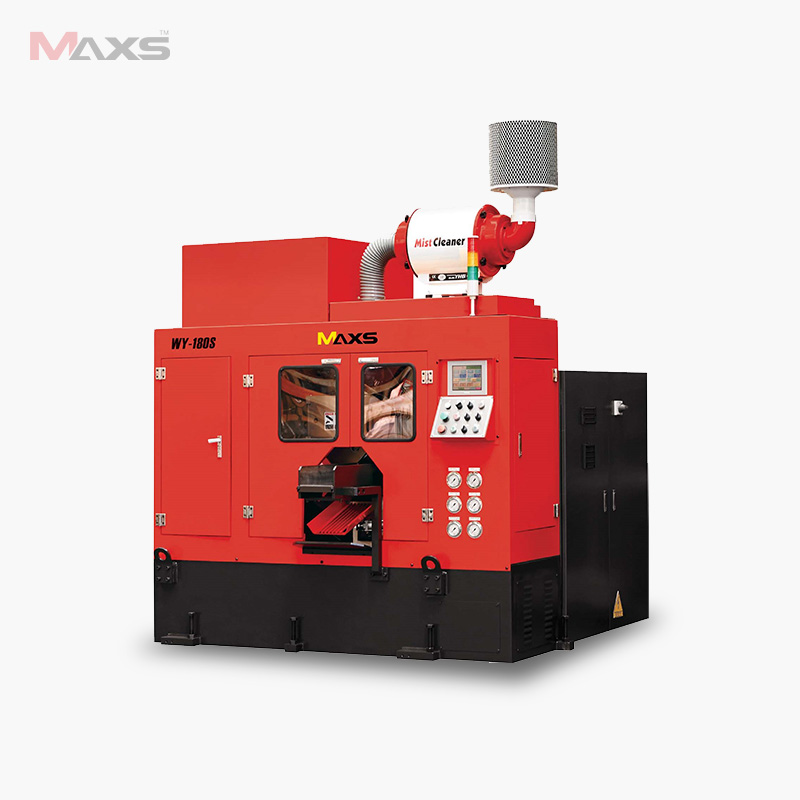

WY-180S

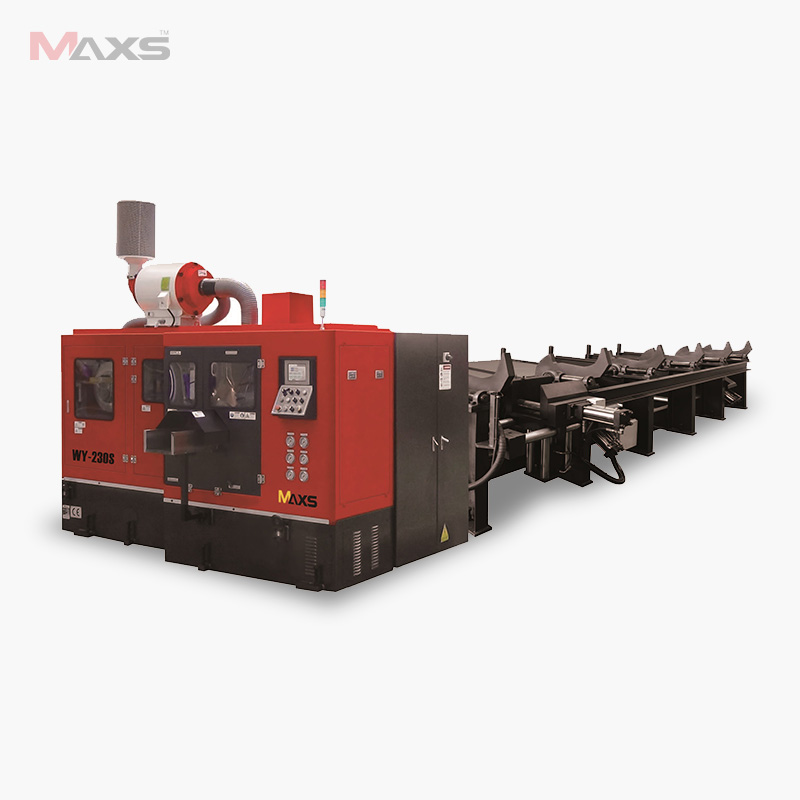

WY-230S

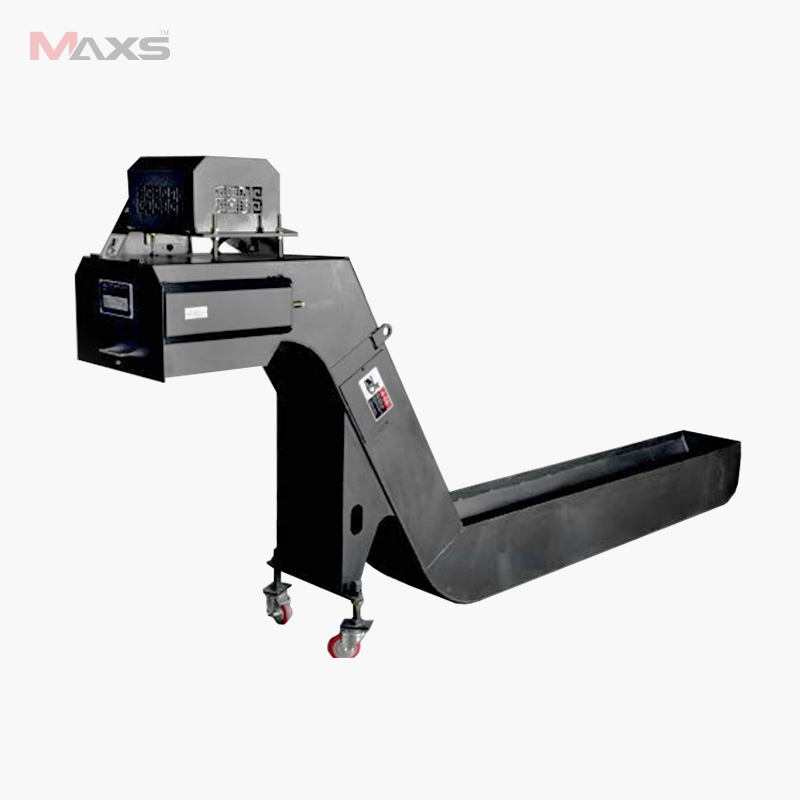

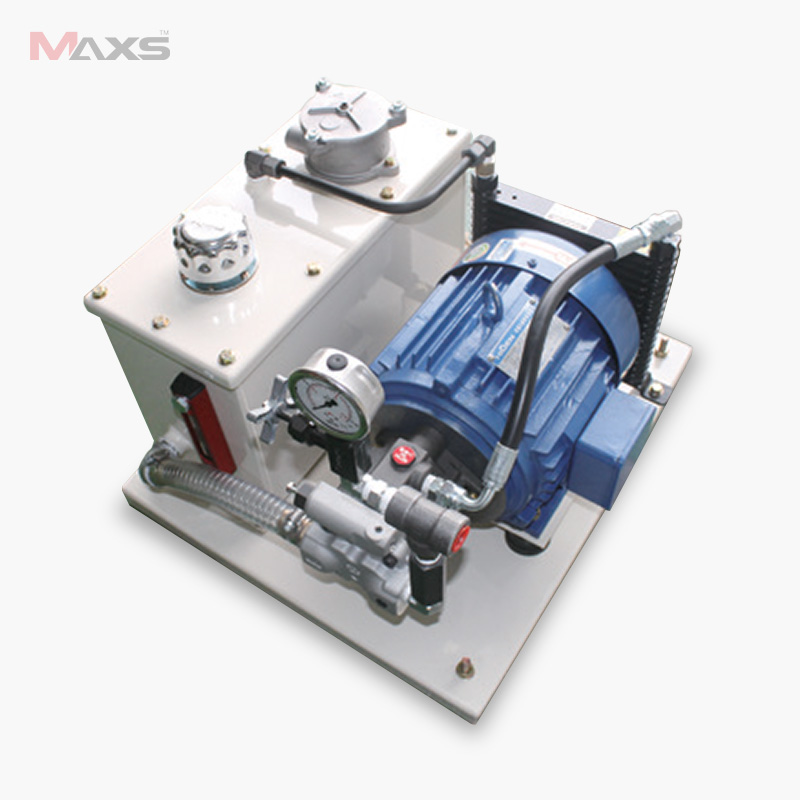

OPTION
DEVICES
사양서
| 제품 | WY-75S | WY-90S | WY-120S | WY-130S | |
|---|---|---|---|---|---|
| 절단능력 (mm) |
환재(φ) | 10 ~ 75 | 10 ~ 90 | 20 ~ 120 | 30 ~ 130 |
| 0.39 ~ 2.95 (inch) | 0.39 ~ 3.54 (inch) | 0.79 ~ 4.72 (inch) | 1.18 ~ 5.12 (inch) | ||
| 각재(폭x높이) | 10×10 ~ 55×55 | 10×10 ~ 63×63 | 20×20 ~ 85×85 | 30×30 ~ 95×95 | |
| 0.39×0.39 ~ 2.16×2.16 (inch) | 0.39×0.39 ~ 2.48×2.48 (inch) | 0.79×0.79 ~ 3.35×3.35 (inch) | 1.18×1.18 ~ 3.74×3.74 (inch) | ||
| 절단길이(mm) | 10 ~ 6000 | ||||
| 0.39 ~ 236.22 (inch) | |||||
| 톱날치수 (외경x초경두께x내경)(mm) |
φ285 x 2.00t x φ32 | φ315 x 2.25t x φ32 | φ380 x 2.60t x φ50 | φ420 x 2.60t x φ50 | |
| φ11.22 x 0.08t x φ1.26 (inch) | φ12.40 x 0.09t x φ1.26 (inch) | φ14.96 x 0.10t x φ1.97 (inch) | φ16.54 x 0.10t x φ1.97 (inch) | ||
| 기계무게(ton) | 3 | 3.5 | 5.5 | 6 | |
| 6,614(lbs) | 7,716(lbs) | 12,125(lbs) | 13,228(lbs) | ||
| 기계치수(WxLxH)(mm) | 2881 x 7061 x 2539 | 3376 x 7571 x 2580 | |||
| 113.42 x 277.99 x 99.96(inch) | 132.91 x 298.07 x 101.57(inch) | ||||
| 제품 | WY-160S | WY-180S | WY-230S | WY-300S | |
|---|---|---|---|---|---|
| 절단능력 (mm) (option) |
환재(φ) | 80 ~ 160 (30 ~ 160) | 80 ~ 180 (30 ~ 180) | 80 ~ 230 | 180 ~ 300 |
| 3.15 ~ 6.3 (1.18 ~ 6.3) (inch) | 3.15 ~ 7.09 (1.18 ~ 7.09) (inch) | 3.15 ~ 9.06 (inch) | 7.09 ~ 11.81 (inch) | ||
| 각재(폭x높이) | 80×80 ~ 110×110 | 80×80 ~ 115×115 | 80×80 ~ 160×160 | 180×180 ~ 210×210 | |
| 3.15×3.15 ~ 4.33×4.33 (inch) | 3.15×3.15 ~ 4.52×4.52 (inch) | 3.15×3.15 ~ 6.29×6.29 (inch) | 7.08×7.08 ~ 8.26×8.26 (inch) | ||
| 절단길이(mm) | 15 ~ 6000 | 20 ~ 6000 | |||
| 0.59 ~ 236.22 (inch) | 0.79 ~ 236.22 (inch) | ||||
| 톱날치수 (외경x초경두께x내경)(mm) |
φ470 x 2.70t x φ50 | φ510 x 2.70t x φ50 | φ750 x 3.20t x φ80 | φ960 x 5.00t x φ80 | |
| φ18.50 x 0.10t x φ1.97 (inch) | φ20.07 x 0.10t x φ1.97 (inch) | φ29.53 x 0.13t x φ3.15 (inch) | φ37.80 x 0.20t x φ3.15 (inch) | ||
| 기계무게(ton) | 6.5 | 7 | 10 | 15 | |
| 14,330(lbs) | 15,432(lbs) | 22,046(lbs) | 33,069(lbs) | ||
| 기계치수(WxLxH)(mm) | 3391 x 7528 x 2679 | 4401 x 8488 x 2853 | 5500 x 4800 x 3690 | ||
| 113.50 x 296.37 x 105.47 (inch) | 173.26 x 334.17 x 101.69 (inch) | 216.54 x 188.98 x 145.28 (inch) | |||
