Band Saw Machine PCSAW Series
AMADA
PCSAW-330 / 430(X,AX) / 530(X,AX) / 720
설명
pulse cutting에 의한 절삭저항 절감효과와 저소음, 기존모델의 3배에 이르는 고속절단 실현
PCSAW-330
유압절삭방식
- SMARTCUT BAND의 장착으로 절삭가루가 작게 분쇄되고 배출량을 줄임.
- 절삭 저항이 감소해서 필요로 하는 전력량도 줄임.
- 운전중 커버를 열면 운전이 정지되는 커버 개폐장치 부착.
- option: 절단조건을 손쉽게 설정할 수 있는 CNC-Light 탑재 가능.

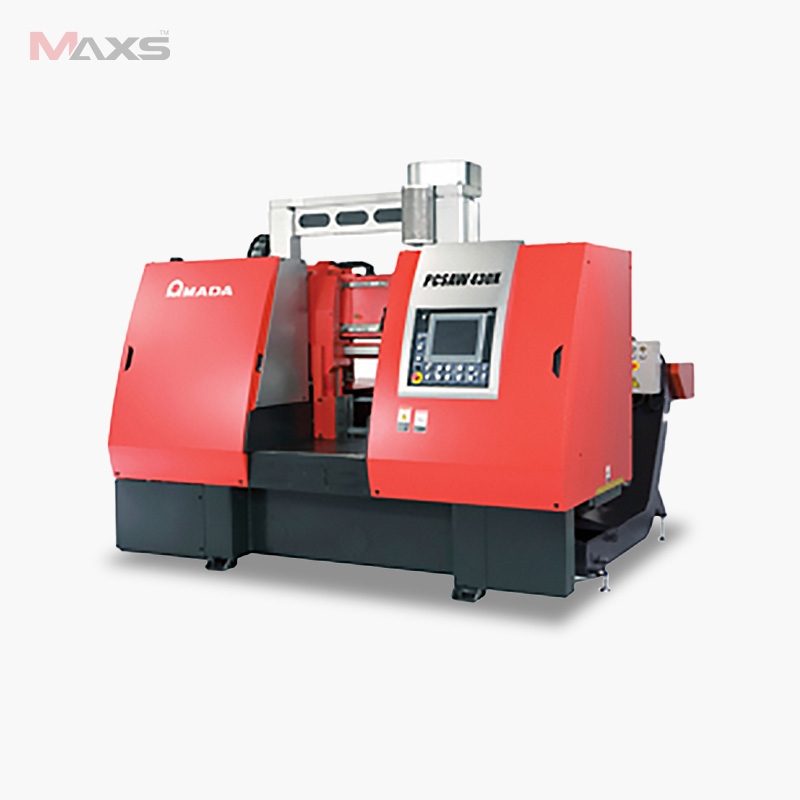

PCSAW-430X / 530X
유압절삭방식
- 높은 강성을 가진 더블 칼럼 가이드로 톱날 구동계를 지지, 고속절단지원.
- 비틀어진 톱날에 대해 적정하게 와이어 브러쉬가 설정된 3차원 칩제거 시 스템으로 확실하게 분쇄가루를 제거함.
- 고속절단에 의해 많은 양의 분쇄가루도 넓은 칩 콘베이어로 배출력을 강화 시킴.
- 백게이지 기능이 탑재되어 고가의 재료라도 무리없이 절단됨.
- AMADA의 독자적인 hybrid CNC 전단제어, 오일온도의 변화와 절삭저항 의변동에도영향을받지않는고정도가공.

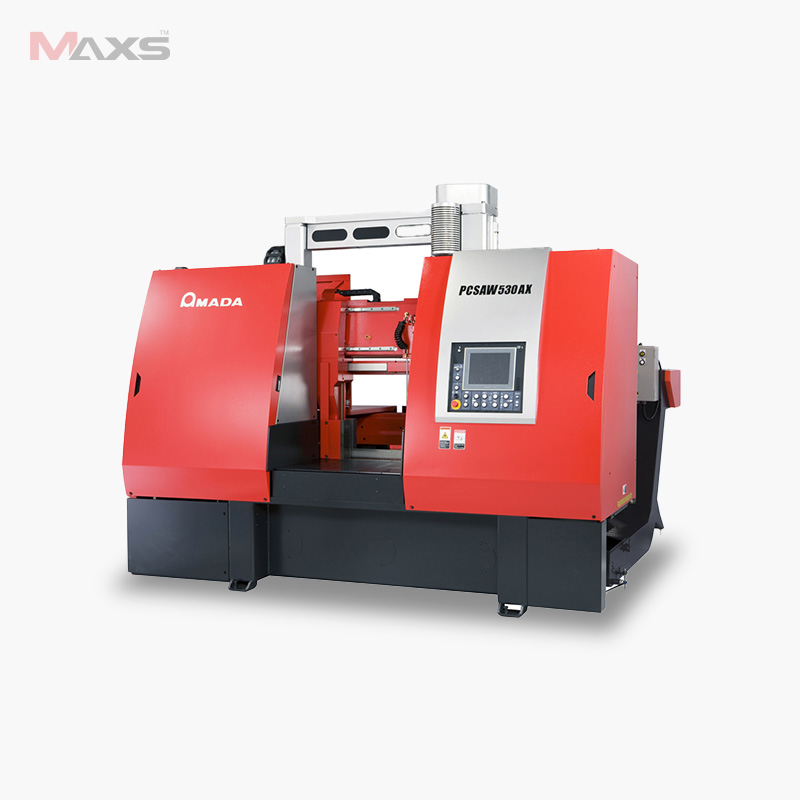

PCSAW-430AX / 530AX
서보, 볼스크류에 의한 절삭방식
- 표준규격의 장점을 그대로 가지면서 초경톱날에서의 절단용으로 업그레 이드.
- 서보제어 + 고출력 blade 구동모니터+CNC데이터에 의해 AXCELA에서 의 최적절단 실현.
- AXCELA를 장착함으로써 Titan이나 초내열내식합금이라 불리는 초난삭 재를 고속, 고정도 절단가능.
- 절단종료 후 톱날상승 시 소재를 피하는 톱날끝 보호기능 장착.

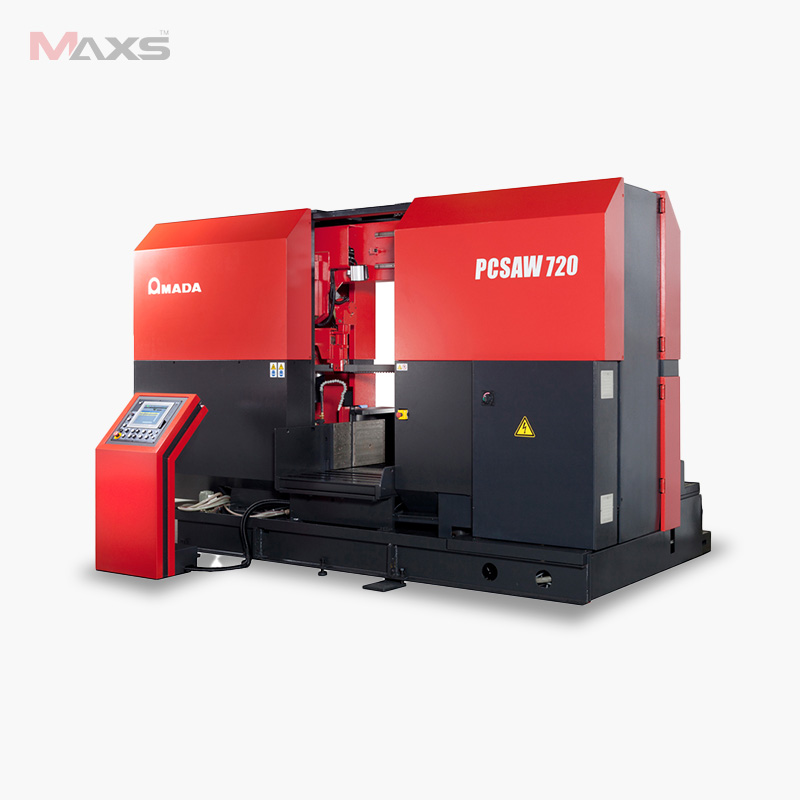

PCSAW-720
- 펄스커팅으로 고속절단. 펄스진동제어로 절삭저항의 절감효과 발휘, 고속절단 가능.
- 소음저하. 대형방진롤러 탑재하여 톱날의 진동 억제 및 소음저하 효과 발휘. -톱날의 수명 연장. 최적의 절삭조건 데이터베이스 활용으로 고속절단과 톱날의 수명연장 실현.
- 네트워크 대응형 CNC 제어장치의 탑재.
- 퀵어프로치 기능에 레이저 광전센서를 사용하여 작업성 업그레이드함.
- 롤러 간에 와이어가 통하는 스페이스를 마련하여 무거운 재료를 놓는 작업의 효과를 업그레이드 함.
사양서
| 제품 | PCSAW-330 | PCSAW-430(X,AX) | PCSAW-530(X,AX) | PCSAW-720 | |
|---|---|---|---|---|---|
| 절단능력(mm) | 환재(φ) | 30 ~ 330 | 30 ~ 430 | 30 ~ 530 | 720 |
| 각재(폭x높이) | 30 x 30 ~ 330 x 330 | 30 x 30 ~ 430 x 430 | 30 x 30 ~ 530 x 530 | 715 x 715 | |
| 톱날치수(폭x두께x길이)(mm) | 41 x 0.9 x 4115 | 54 x 1.6 x 6100 | 67 x 1.6 x 7000 | 67 x 1.6 x 8300 | |
| 톱날속도(m/min) | 15 ~ 120 | 15 ~ 120 | 15 ~ 120 | 15 ~ 110 | |
| 송재 스트로크(mm) | 500 | 500 | 500 | 500 | |
| 테이블높이(mm) | 700 | 700 | 800 | 700 | |
| 최대적재중량(kg) | 2000 | 3000 | 4600 | 8000 | |
| 기계치수(WxDxH)(mm) | 2175 x 2526 x 1882 | 2850 x 2113 x 2023(2285) | 3240 x 2113 x 2460(2600) | 4387 x 2181 x 2812 | |
| 기계중량(kg) | 1800 | 4700 | 5500 | 8000 | |
