Vertical Saw Machine VBS Series
MAXS
VBS-1818 / 2020 / 100R
설명
- 고강성 철구조물 프레임, 비틀림 및 벤딩 방지
- 최대 하중 80톤 설계

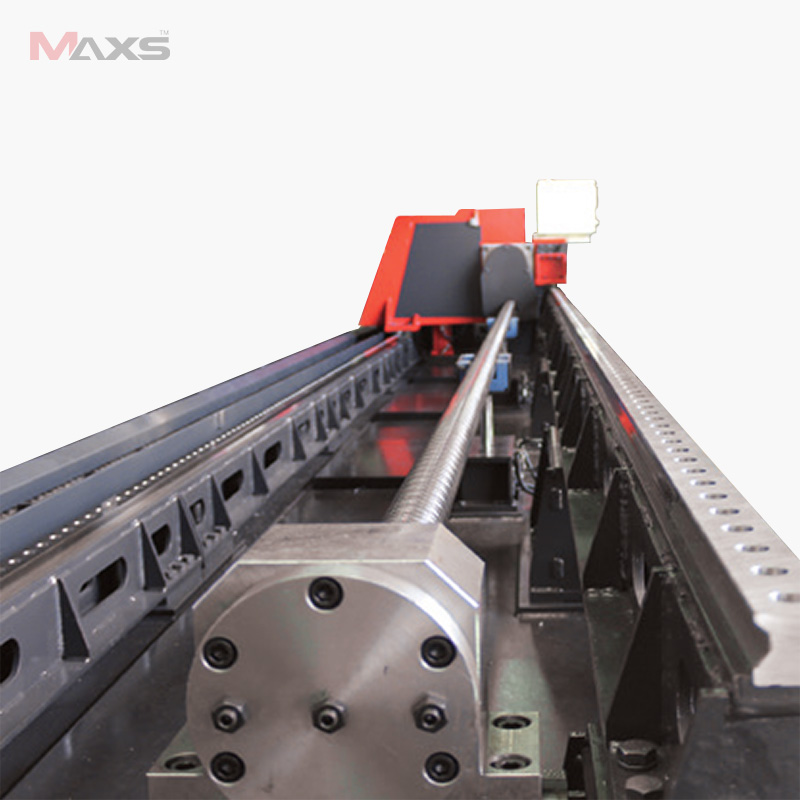

- 테이블 이송에 의한 손쉬운 소재위치 설정
- 서보 모터에 의한 정밀미세 톱대이송절단
- 유압식 톱날에디드 이송 방식
- 톱대 이송방식으로 기계공간 간소화

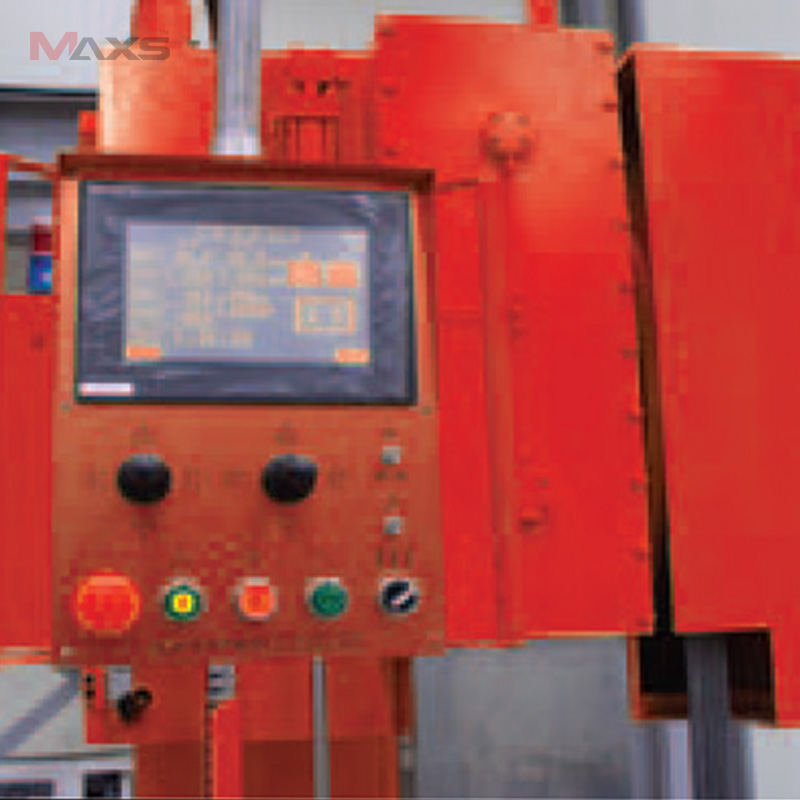

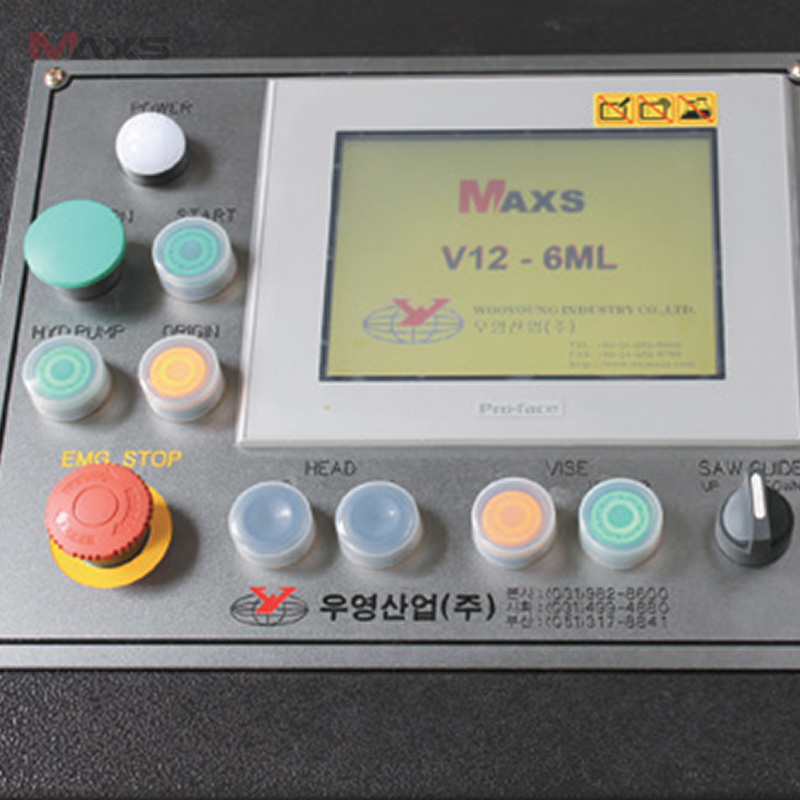

- 중앙집중 터치판넬 컨트롤시스템, 자동 칩콘베어

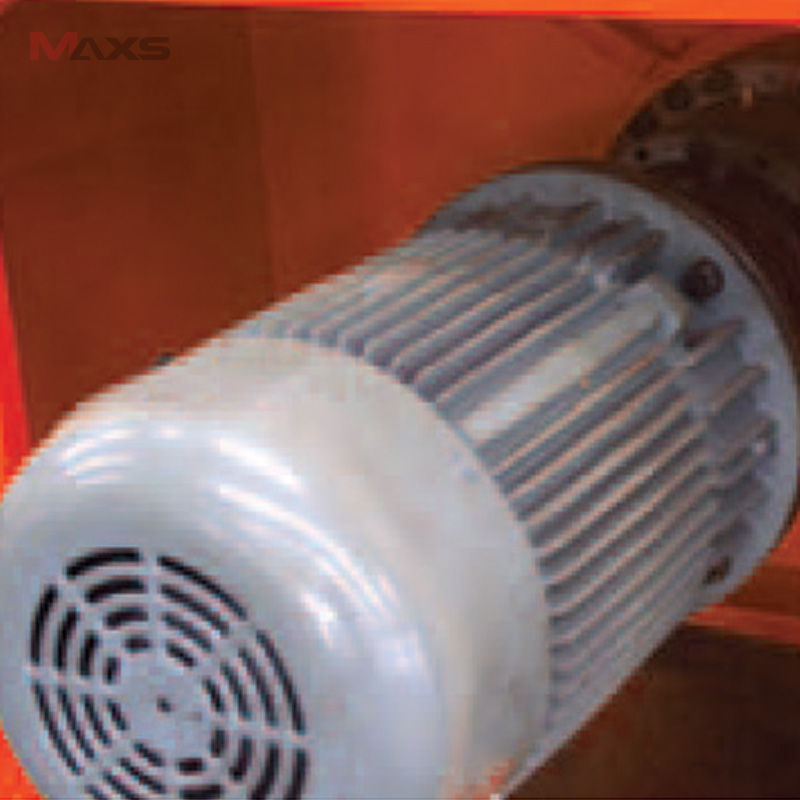

- 고효율 기어 감속기 구동부
- 무단변속인버터톱날선속도조절

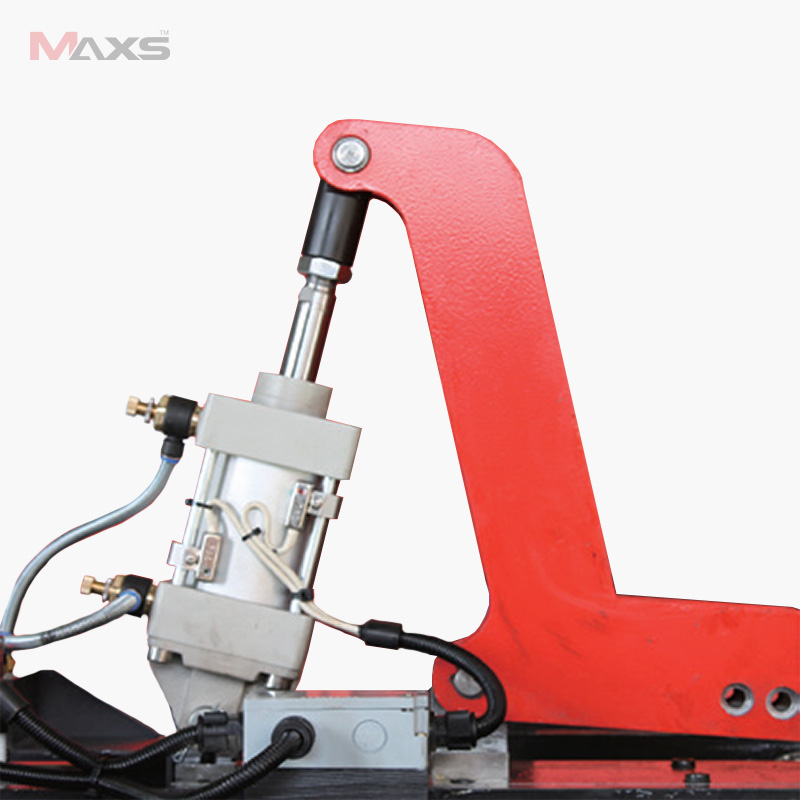

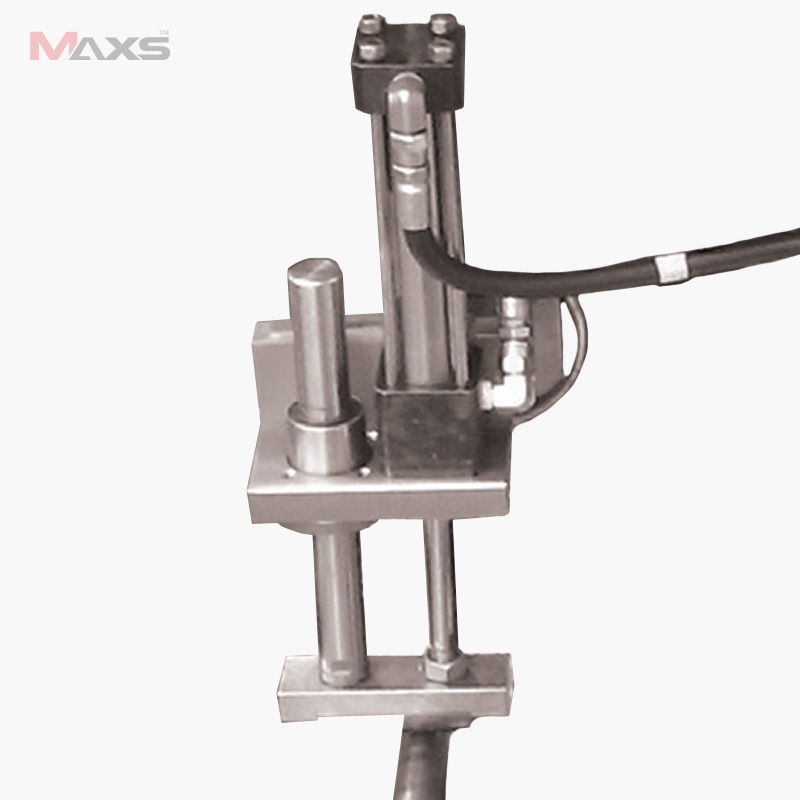

- 유압실린더 방식의 손쉬운 톱날 교체

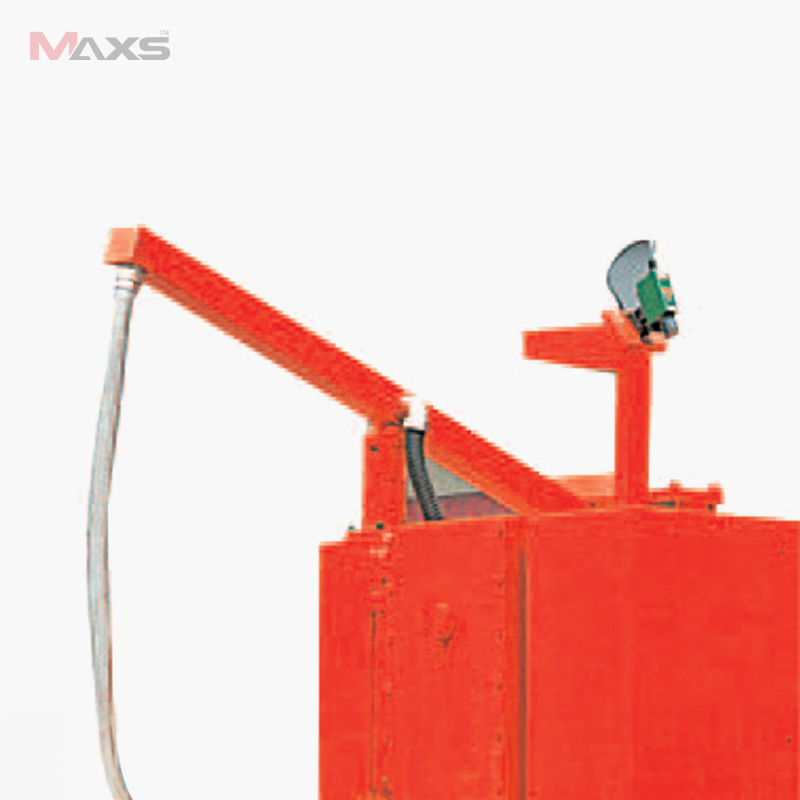

- 레이저 빔에 의한 절단부위 마킹
VBS-1818

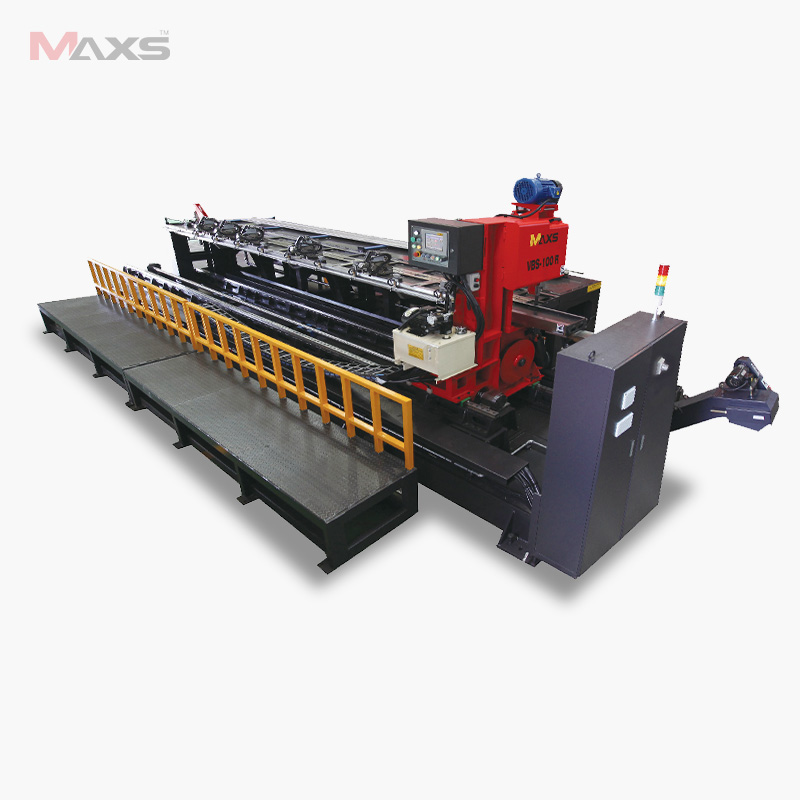

VBS-100R
DEVICES
사양서
| 제품 | VBS-100R-6M | |
|---|---|---|
| 절단능력 | 높이(φ) | 100 |
| 3.94(inch) | ||
| 길이(mm) | 6000 | |
| 236.22(inch) | ||
| 톱날치수(폭x두께x길이)(mm) | 41 x 1.3 x 3720 | |
| 146.46 x 1.61 x 0.05 (inch) | ||
| 테이플높이(mm) | 1450 | |
| 57.09(inch) | ||
| 기계치수(WxLxH)(mm) | 8900 x 3400 x 2700 | |
| 350.39 x 133.86 x 106.30 (inch) | ||
| 기계무게(ton) | 2.5 | |
| 5,512(lbs) | ||
| 제품 | VBS-1818-5 | VBS-2020-5 | |
|---|---|---|---|
| 절단능력 | 높이(mm) | 1800 | 2000 |
| 70.87(inch) | 78.74(inch) | ||
| 깊이(mm) | 1800 | 2000 | |
| 70.87(inch) | 78.74(inch) | ||
| 길이(mm) | 5000 | 5000 | |
| 196.85(inch) | 196.85(inch) | ||
| 톱날치수(폭x길이) | 80 x 11880 | 80 x 13000 | |
| 3.15 x 467.72 (inch) | 3.15 x 511.81 (inch) | ||
| 테이플높이(mm) | 1900 | 1895 | |
| 74.80(inch) | 74.61(inch) | ||
| 기계높이(mm) | 5750 | 6250 | |
| 226.38(inch) | 246.06(inch) | ||
| 기계무게(ton) | 70 | 65 | |
| 154,324(lbs) | 143,300(lbs) | ||
