Band Saw Machine MAXS-AI-Series
(볼스크류+서브모터 형)
볼스크류+서브모터형 - MAXS
MAXS-560AI / 800AI / 1110AI / 1300AI
설명
- 더블 칼럼으로 안정된 절단

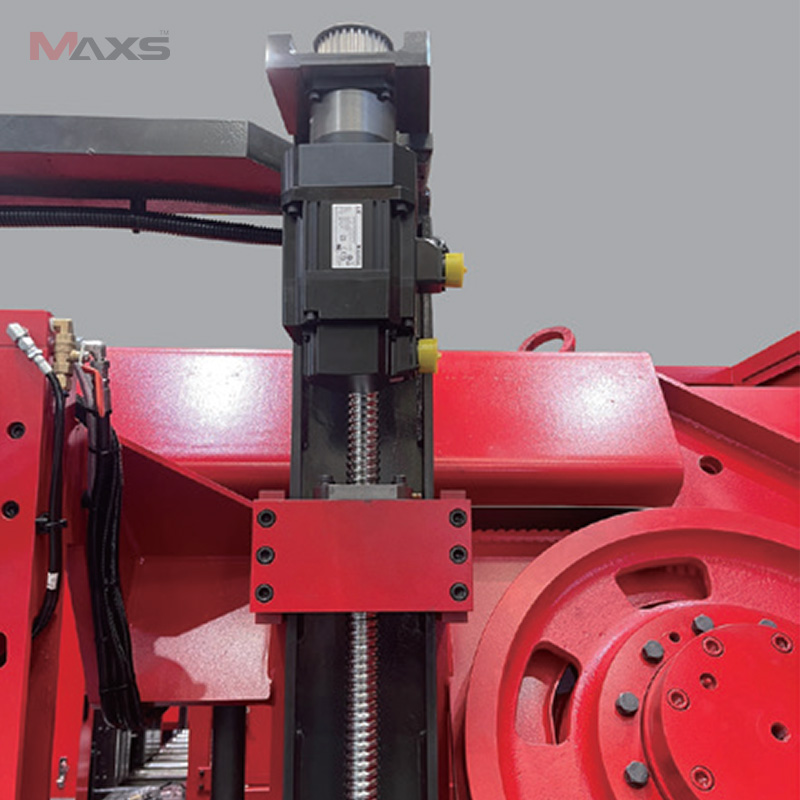

- SERVO MOTOR를 이용한 정밀 제어 절삭 시스템
- 유압 톱날 텐션 시스템

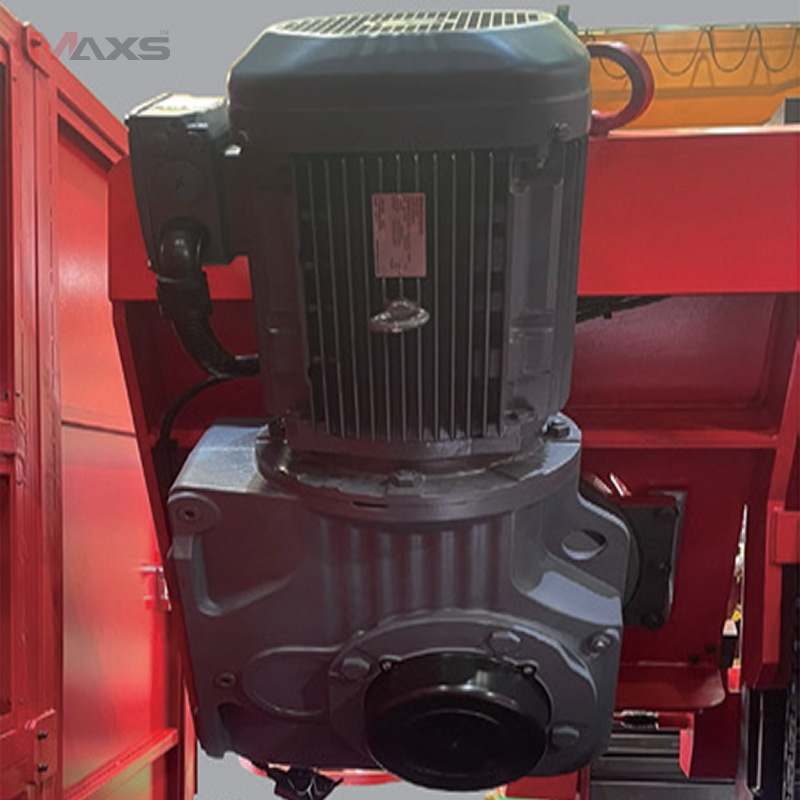

- 인버터 모터에 의한 톱날 선 속도 조절

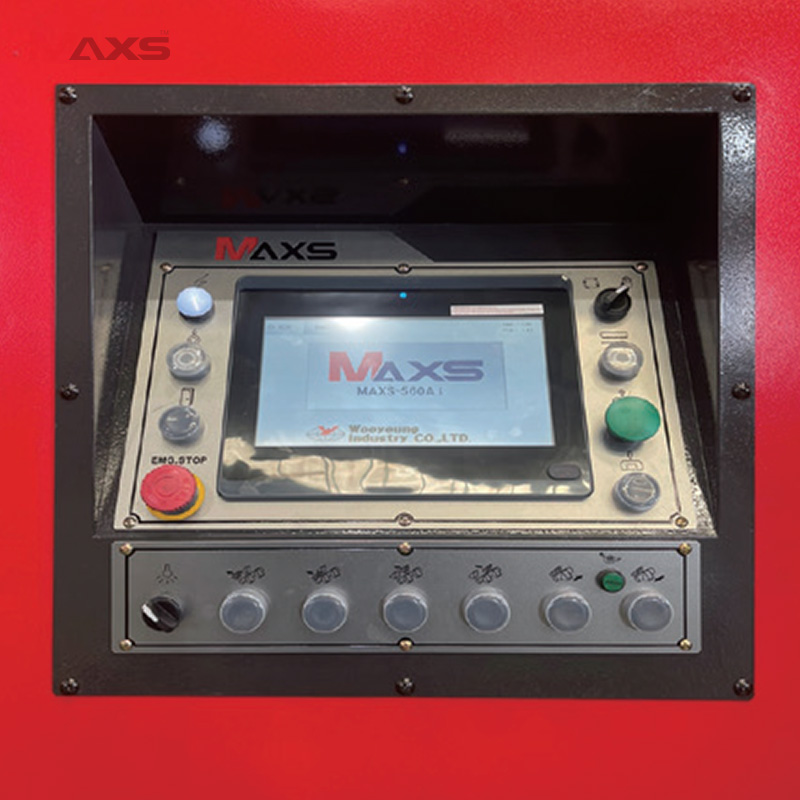

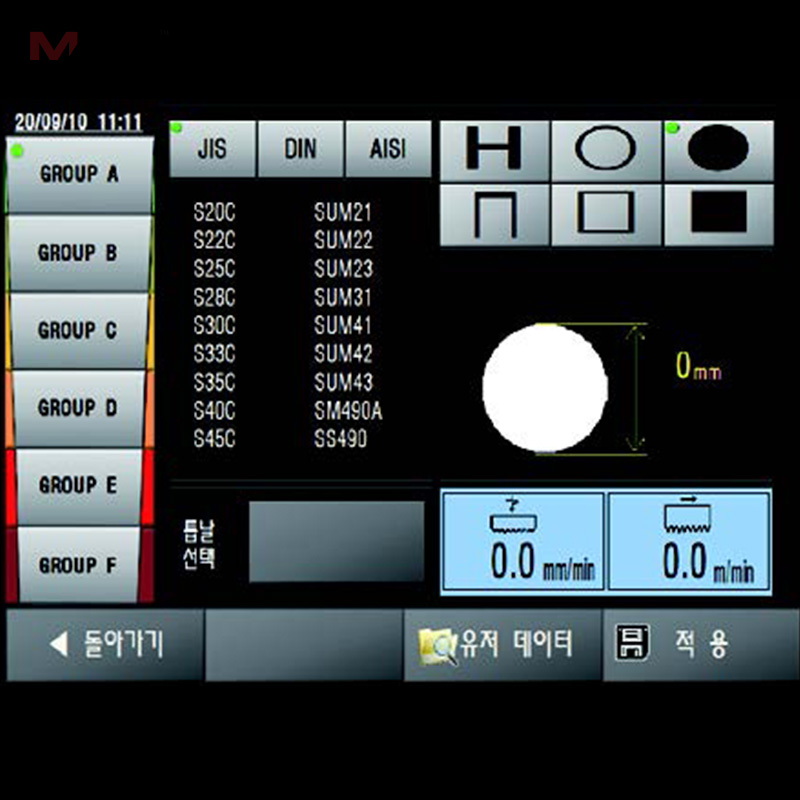

- 중앙 집중 터치 패널 콘트롤 시스템
- 자동 칩 컨베이어 시스템

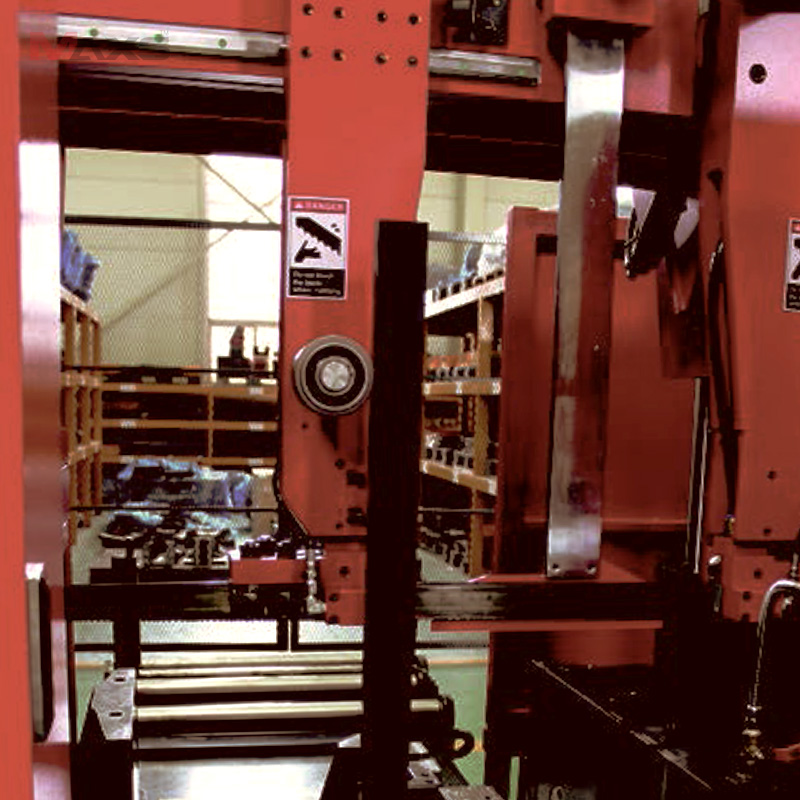

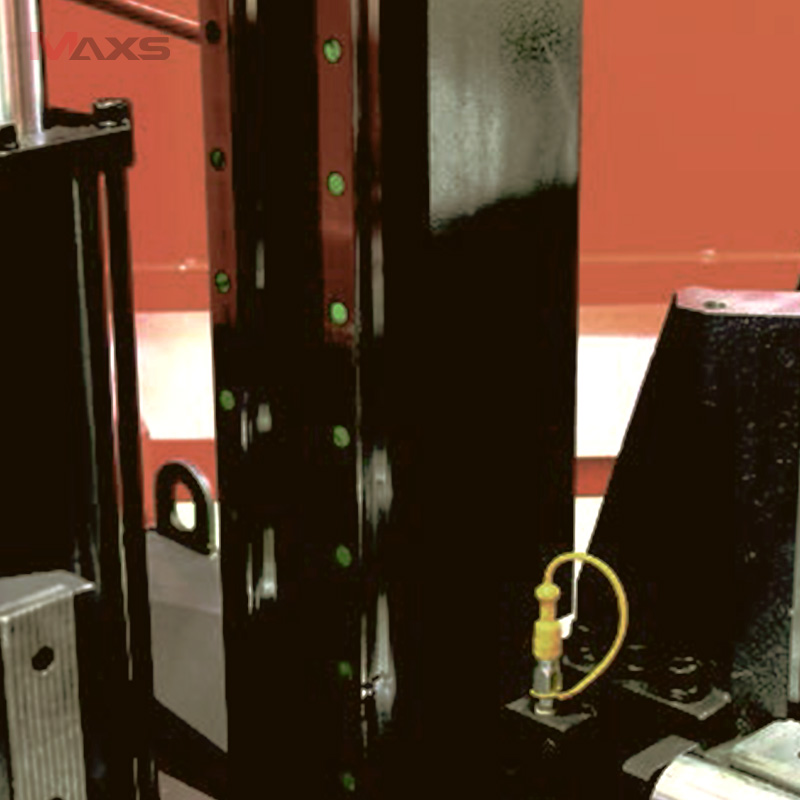

- 진동 방지 및 안정성을 위한 LM 가이드
- 가이드 암 자동 이송장치
- 자동 CNC 절단 프로그램
- 빗먹음 장치
- 안전 장금 장치(560AI만 풀커버)

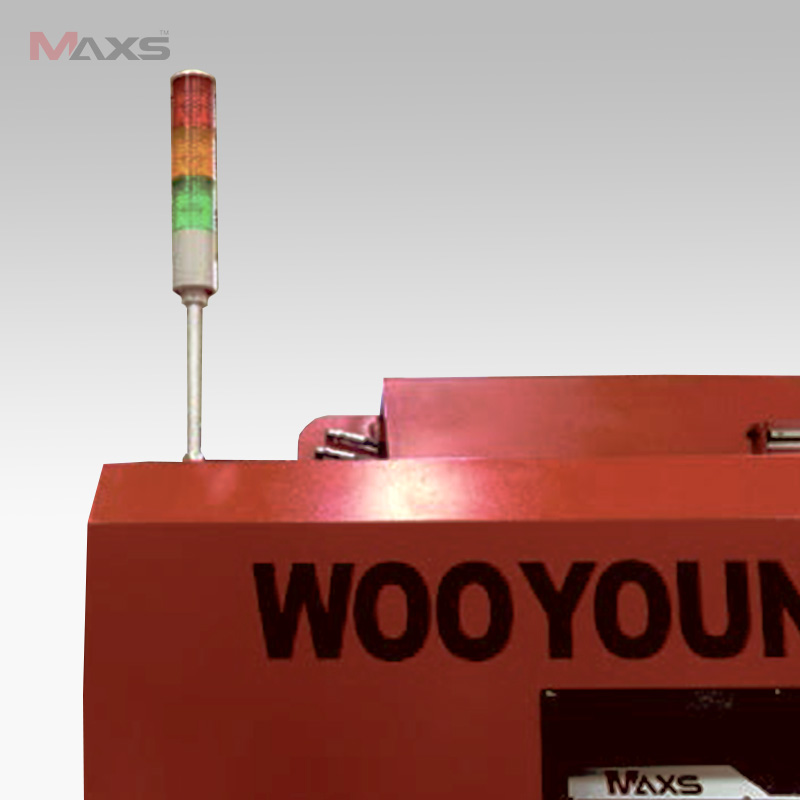

- 3단 램프 알림 장치(560AI)

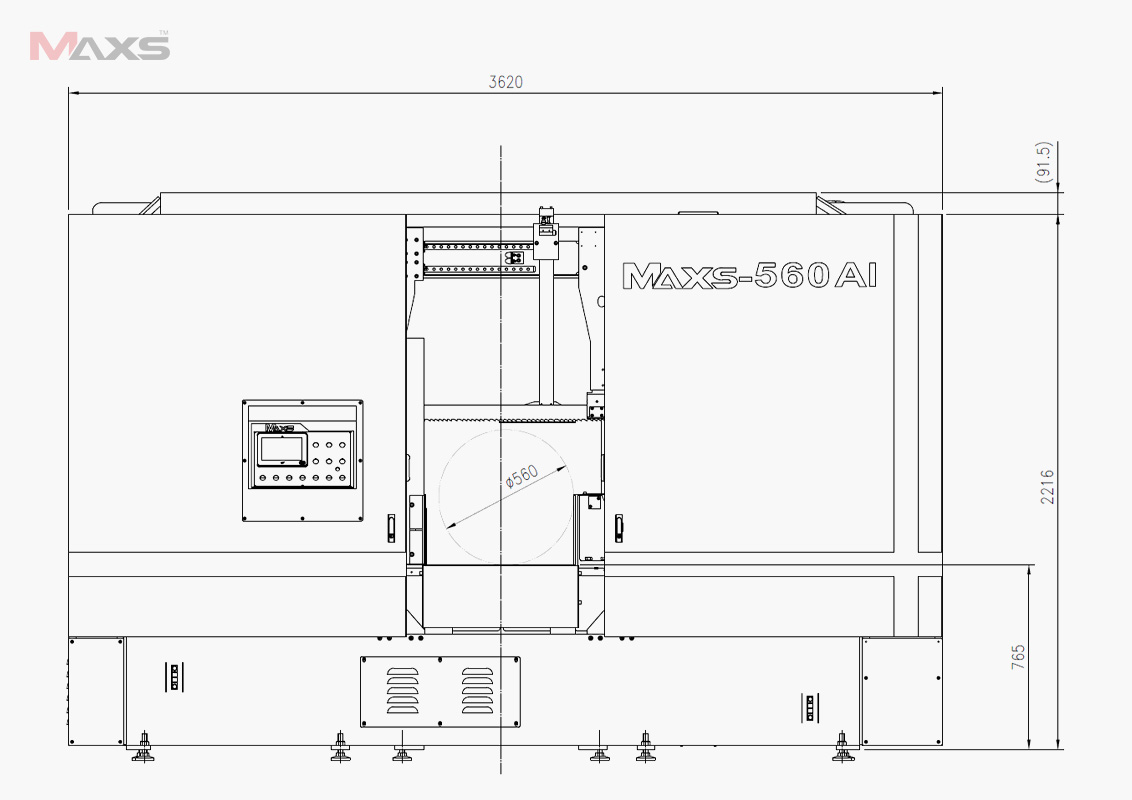

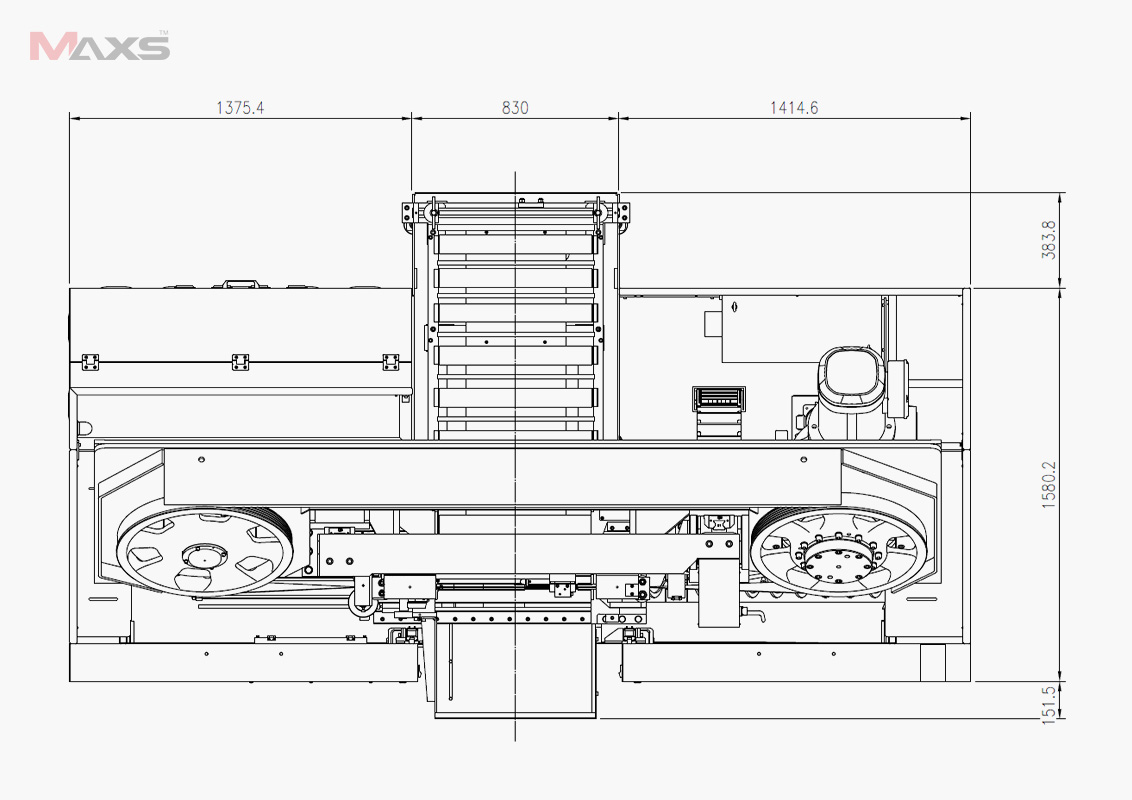

LAYOUT

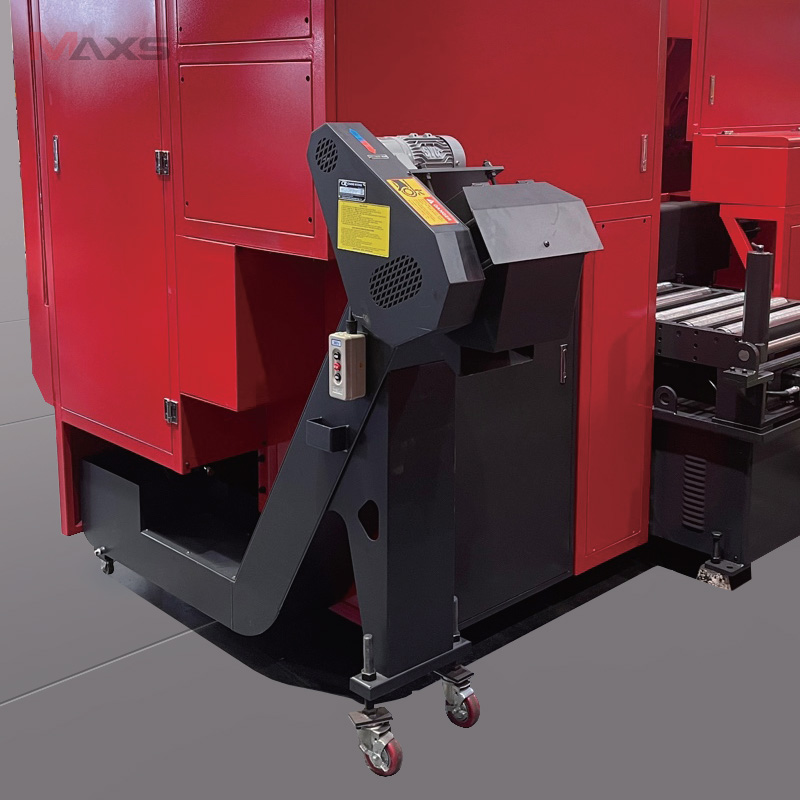

BACK SIDE

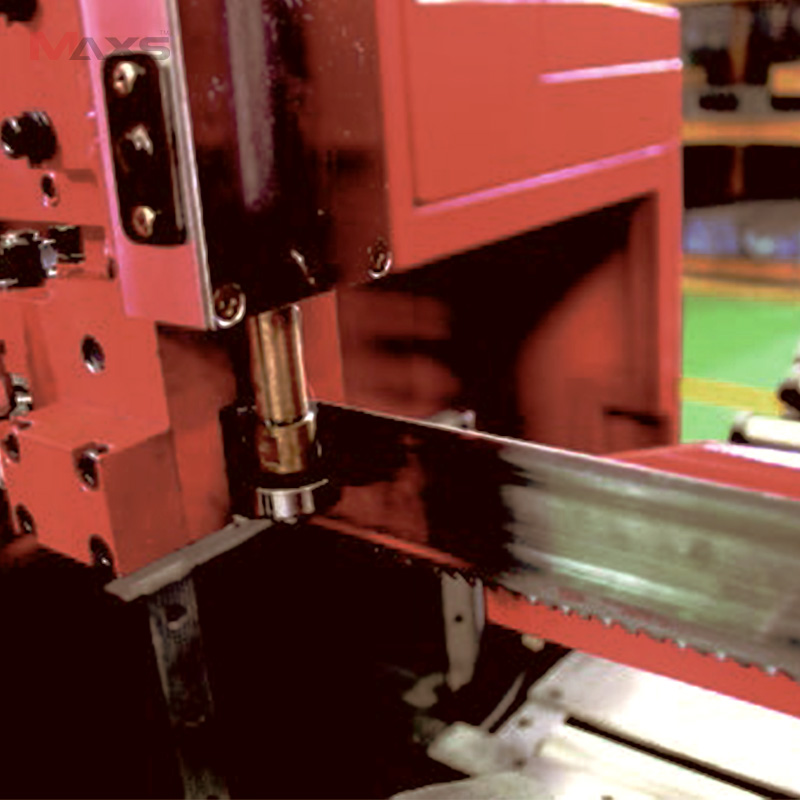

DEVICES
사양서
| 제품 | MAXS-560AI | MAXS-800AI | MAXS-1110AI | MAXS-1300AI | |
|---|---|---|---|---|---|
| 절단능력 | 환재(φ) | 10 ~ 560 | 200 ~ 800 | 400 ~ 1000 | 550 ~ 1300 |
| 0.39 ~ 22.04 (inch) (inch) | 7.87 ~ 31.50 (inch) (inch) | 15.75 ~ 39.37 (inch) (inch) | 21.65 ~ 51.18 (inch) (inch) | ||
| 각재(mm) | 10×10 ~ 610×560 | 200×10 ~ 800×800 | 400×10 ~ 1100×1000 | 550×10 ~ 1300×1300 | |
| 0.39×0.39 ~ 24.01×22.04 (inch) | 7.87×0.39 ~ 31.50×31.50 (inch) | 15.75×0.39 ~ 43.31×39.37 (inch) | 21.65×0.39 ~ 51.18×51.18 (inch) | ||
| 톱날치수(길이x폭x두께)(mm) | 7290 x 67 x 1.6t | 9200 x 67 x 1.6t | 11450 x 80 x 1.6t | 12300 x 80 x 1.6t | |
| 277.55 x 2.64 x 0.06 (inch) | 362.2 x 2.64 x 0.06 (inch) | 450.79 x 3.15 x 0.06 (inch) | 484.25 x 3.15 x 0.06 (inch) | ||
| 테이블높이(mm) | 800 | 750 | 910 | 910 | |
| 31.50 (inch) | 29.53 (inch) | 35.83 (inch) | 35.83 (inch) | ||
| 기계치수(WxLxH)(mm) | 3620 x 2115 x 2352 | 4320 x 2490 x 3090 | 5400 x 2680 x 3950 | 5670 x 4315 x 4365 | |
| 142.52 x 83.27 x 92.6 (inch) | 170.08 x 98.03 x 121.65 (inch) | 212.6 x 105.51 x 155.51 (inch) | 223.23 x 169.88 x 171.85 (inch) | ||
| 기계무게(ton) | 6 | 10 | 20 | 22 | |
| 13,228 (lbs) | 22,046 (lbs) | 44,092 (lbs) | 48,501 (lbs) | ||
