Band Saw Machine MAXS-S-Series
기둥형 : 중소형 - MAXS
MAXS-330A / 500A / 560A / 650A
설명
- 더블컬럼으로 안정된 절단
- 안정된 PF유압조절 절삭시스템(피드백제어 시스템)
- NC기능의 9step 다단절단 시스템
- 톱날이 앞바이스 중앙통과로 잔재 최소
- 유압톱날텐션시스템 및 PLC사용
- 무단변속 인버터에 의한 톱날 선속도 조절
- 중앙집중 터치판넬 콘트롤시스템

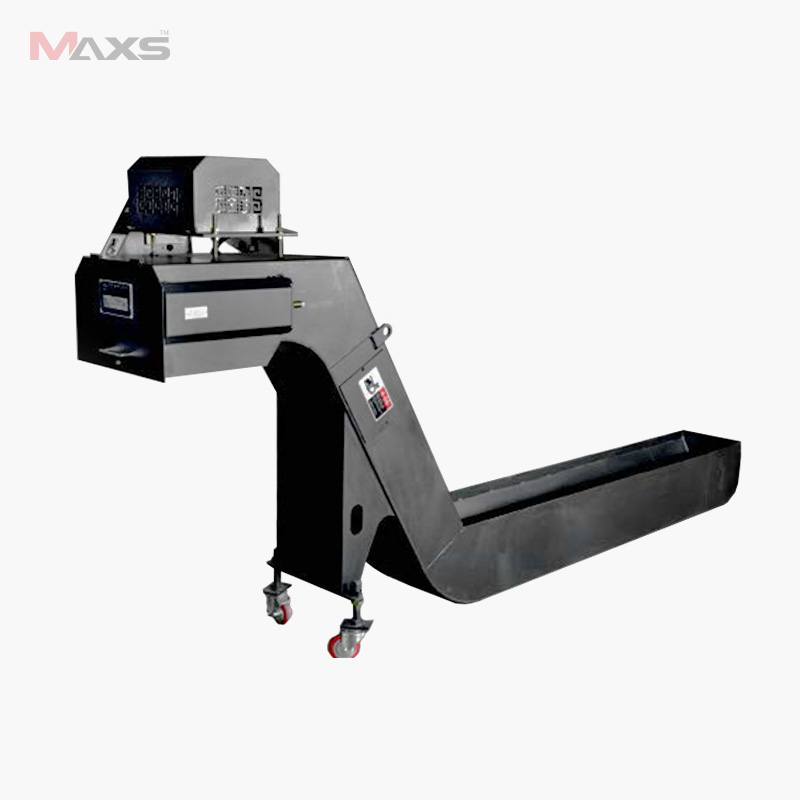

- 자동칩콘베이어 시스템
- 진동 방지 및 안정성을 위한 LM 가이드
- 가이드 암 자동이송장치
- 자동 CNC 절단 프로그램
- 풀커버 & 안전 장금 장치
- 빗먹음 장치
- 기동상태 표시알림장치

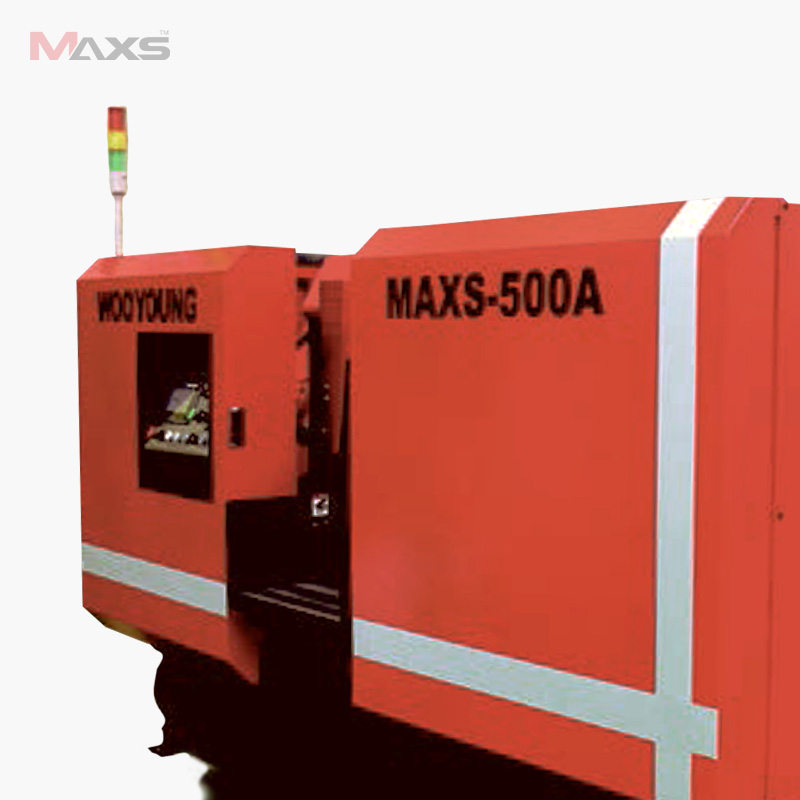

MAXS-500A

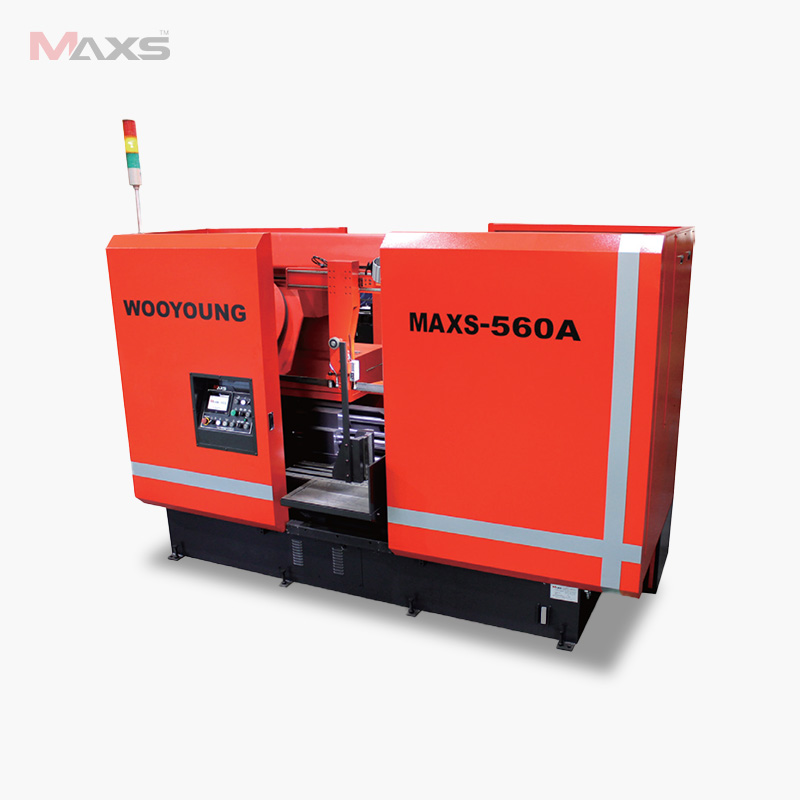

MAXS-560A

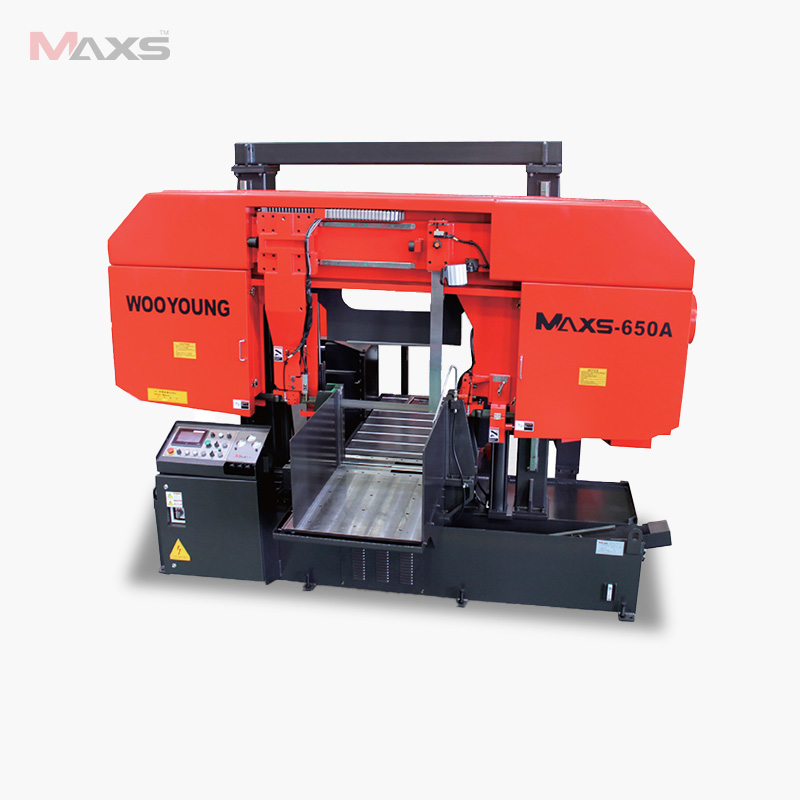

MAXS-650A
OPTION
DEVICES
사양서
| 제품 | MAXS-330A | MAXS-500A | MAXS-560A | MAXS-650A | |
|---|---|---|---|---|---|
| 절단능력 | 환재 (φ) |
10 ~ 330 | 10 ~ 500 | 10 ~ 560 | 100 ~ 650 |
| 0.39~13.00 (inch) | 0.39~19.69 (inch) | 0.39~22.04 (inch) | 3.94~25.59 (inch) | ||
| 각재 (mm) |
10×10 ~ 400×330 | 10×10 ~ 560×500 | 10×10 ~ 615×560 | 100×100 ~ 650×650 | |
| 0.39×0.39 ~ 15.75×12.99 (inch) | 0.39×0.39 ~ 22.05×19.69 (inch) | 0.39×0.39 ~ 24.21×22.05 (inch) | 3.94×3.94 ~ 25.59×25.59 (inch) | ||
| 톱날치수 (폭x두께x길이)(mm) |
34 x 1.1 x 4242 | 41 x 1.3 x 5450 | 54 x 1.6 x 6600 | 54 x 1.6 x 7600 | |
| 167 x 1.34 x 0.04 (inch) | 214.57 x 1.61 x 0.05 (inch) | 259.84 x 2.13 x 0.06 (inch) | 299.21 x 2.13 x 0.06 (inch) | ||
| 테이플높이 (mm) |
700 | 730 | 800 | 850 | |
| 27.56 (inch) | 28.74 (inch) | 31.50 (inch) | 33.46 (inch) | ||
| 기계치수(WxLxH) (mm) |
2650 x 2100 x 1800 | 3100 x 2200 x 2150 | 3600 x 2300 x 2400 | 3700 x 2635 x 2980 | |
| 104.33 x 82.68 x 70.87 (inch) | 122.05 x 86.61 x 84.65 (inch) | 141.73 x 90.55 x 94.49 (inch) | 145.67 x 103.74 x 117.32 (inch) | ||
| 기계무게 (ton) |
3 | 3.5 | 5.5 | 6.5 | |
| 6,613 (lbs) | 7,716 (lbs) | 12,125 (lbs) | 14,330 (lbs) | ||
